ユーザーインタフェースの機能強化による明瞭度および表示制御の向上
Creo Parametric 13.4.0.0
ユーザーインタフェースの場所:
• デスクトップアイコン、オペレーティングシステムのプログラムまたはアプリケーションのリスト、Windows タスクバー、Creo Parametric タイトルバー、「Creo Parametric のバージョン情報」ダイアログボックス。
• グラフィックウィンドウで、Creo ツールに 3D ドラッガが表示されている場合。
• モデルツリーまたは設計ツリーでアイテムを右クリックします。
• 設計ツリーで、消費ボディおよび消費キルトを右クリックします。
説明
Creo Parametric のユーザーインタフェースが強化され、視覚的な明瞭度、一貫性、およびよく使用される表示制御へのアクセスが向上しました。これらの更新では、インタフェースの最新化、操作精度の向上、およびモデル作成タスク中のワークフローの中断の削減に重点が置かれています。
次のような機能強化が行われました。
• 更新された Creo ブランド
• 最新化された 3D ドラッガ
• コンテキストメニューの表示制御
• 消費ボディおよび消費キルトの表示制御
更新された Creo ブランド
Creo Parametric ブランドが更新され、オペレーティングシステムと Creo Parametric インタフェース全体で一貫した視覚エクスペリエンスが提供されるようになりました。以前は、これらのエントリポイント全体でレガシーのアプリケーションアイコンが表示されており、現在の Creo ブランドが反映されていませんでした。

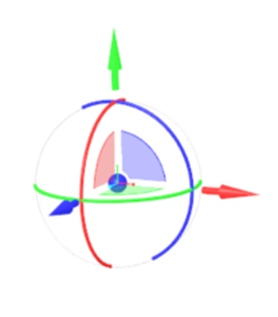

最新化された 3D ドラッガ
3D ドラッガがデザイン変更され、ジオメトリを操作する際の視覚的な明瞭度と選択精度が向上しました。更新されたデザインによって、誤選択が減少し、精度が向上し、ワークフローへの集中を維持できるようになったことで、構成部品やジオメトリの正確な選択が可能になります。
改善された機能は次のとおりです。
• デザイン変更されたドラッガでは、矢印、平面ハンドル、回転円弧がより明瞭で区別しやすく表示されるようになりました。
• 矢印のデザインが更新され、平面サーフェス間の間隔が拡大されたことで、選択のしやすさが向上しました。
• 新しい 3D ドラッガのジオメトリに合わせて調整された感度ゾーンにより、より正確な選択が可能になりました。
以前のデザインでは、矢印と平面ハンドルを区別するのが難しく、操作ゾーンが重なっていたため、目的の 3D ドラッガ要素を確実に選択することは困難でした。

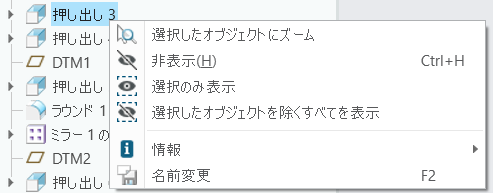

コンテキストメニューの表示制御
フィーチャー作成ツールの使用時におけるモデルツリーおよび設計ツリーの右クリックメニューに、表示およびビューの制御が追加されました。これにより、アクティブなツールを終了することなく、表示設定や方向をすばやく調整できます。
現在、右クリックメニューで使用可能なコマンドは次のとおりです。
• 選択したオブジェクトにズーム
• 垂直に表示
• 非表示
• 表示
• 選択のみ表示
• 選択したオブジェクトを除くすべてを表示
• 透明にする
以前は、表示設定や表示方向を調整するにはアクティブなツールを終了する必要があり、ワークフローの中断やモデリングタスクの遅延が生じていました。
消費ボディおよび消費キルトの表示制御
消費ボディおよび消費キルトに対する表示設定コマンド (「表示」(Show)、「非表示」(Hide)、「選択のみ表示」(Show Only)、「選択したオブジェクトを除くすべてを表示」(Show All Except) など) を、右クリックのコンテキストメニューから直接使用できるようになりました。
次のイメージは、ボディの表示制御を示しています。

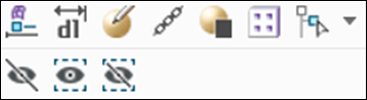

次のイメージは、キルトの表示制御を示しています。
利点
• 視覚的な一貫性が向上し、最新のブランドに更新されたことで、Creo を容易に識別できるようになりました。
• アクティブなツール内で消費ジオメトリの表示設定を即時に制御できることで、ワークフローの効率が向上します。
• 消費ジオメトリの表示設定の制御に直接アクセスすることで、ジオメトリワークフローが高速化されます。
追加情報
ヒント: | なし。 |
制限事項: | 「フリースタイル」内の「スケール」、「ボリュームヘリカルスイープ」、「アセンブリ」内の「配置を編集」など、一部のワークフローでは、引き続きレガシー 3D ドラッガが使用される場合があります。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
