新しい ModelCHECK チェックの導入
Creo Parametric 13.4.0.0
ユーザーインタフェースの場所: これらのチェックは、ModelCHECK で有効にし、エラーまたは警告としてレポートされるように設定できます。
ビデオ
説明
ModelCHECK に、図面およびモデリング向けの新しいチェックが追加され、寸法やレイヤー使用の検証が強化されました。
この機能強化により、以下の新しいチェックが導入されました。
• 図面チェック
◦ DRIVEN_DIMENSIONS - 図面内の被駆動寸法をレポートします。
◦ DRAFT_DIMENSIONS - 図面内のドラフト寸法をレポートします。
◦ ERASED_DIMENSIONS - 図面内の消去された寸法をレポートします。

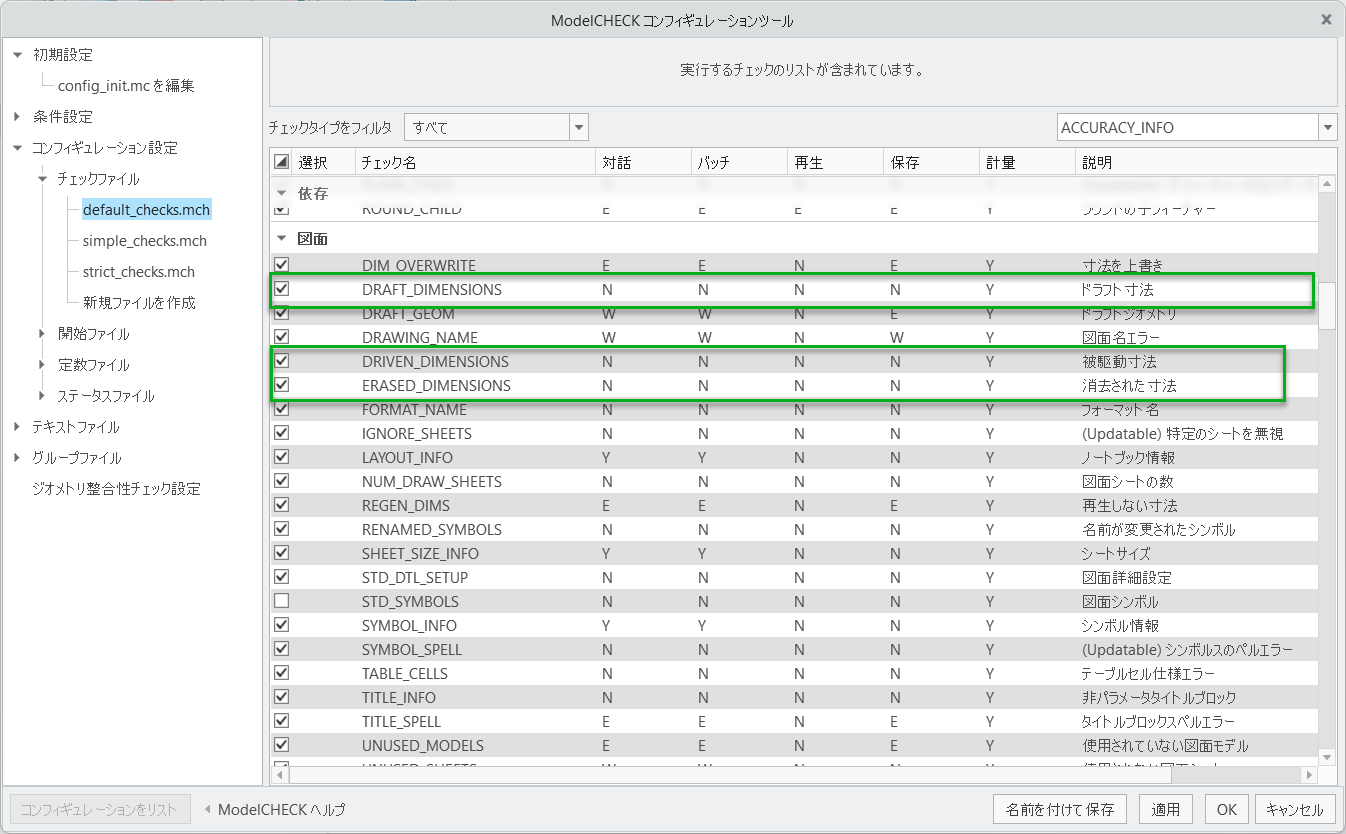

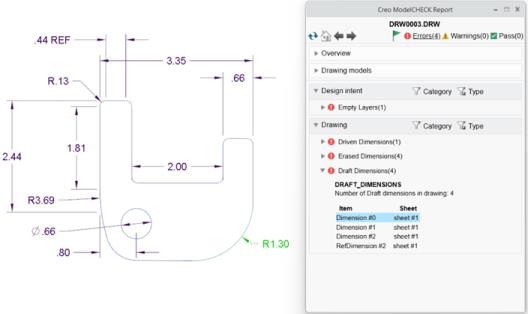

新規図面チェックを実行するたびに、図面内の対応する寸法がハイライトされます。
• モデリングチェック

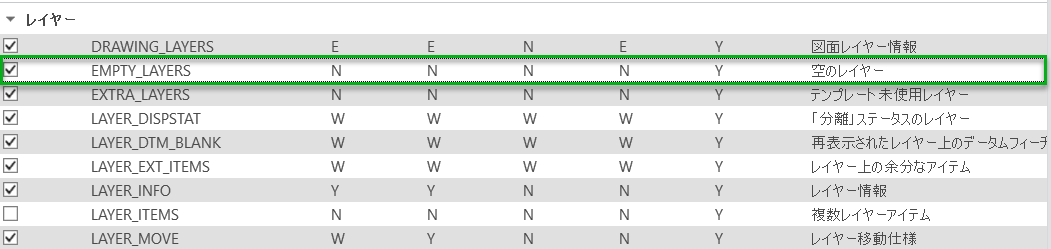

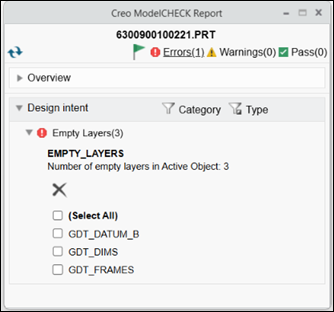

◦ EMPTY_LAYERS - レイヤー規則が定義されていない、空のレイヤーをリストします。ModelCHECK レポートから空のレイヤーを削除することもできます。
利点
• 図面チェックは、図面データが正確であり、モデルから駆動されていることを確認するのに役立ちます。これにより、設計の精度が維持され、下流工程のコンシューマに適切に表示されます。
• レイヤーの機能強化により、未使用レイヤーの特定と除去が改善され、クリーンなモデルをより簡単に作成できるようになりました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし |
