Creo Parametric 13.4.0.0

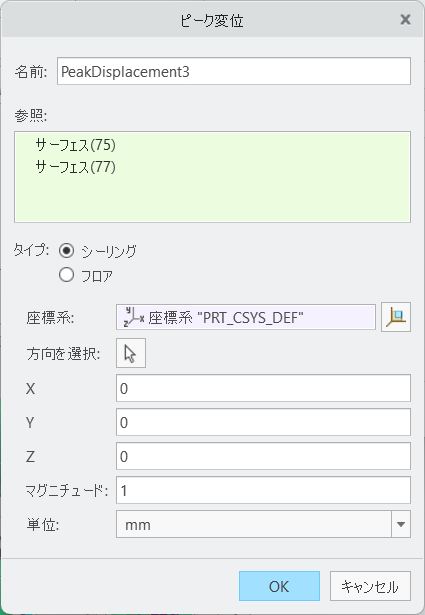

ユーザーインタフェースの場所: ジェネレーティブデザインアプリケーションで、「設計基準を追加」(Add Design Criteria) > 「拘束条件を追加」(Add Constraints) > 「ピーク変位」(Peak Displacement) の順にクリックします。「ピーク変位」(Peak Displacement) ダイアログボックスが開きます。

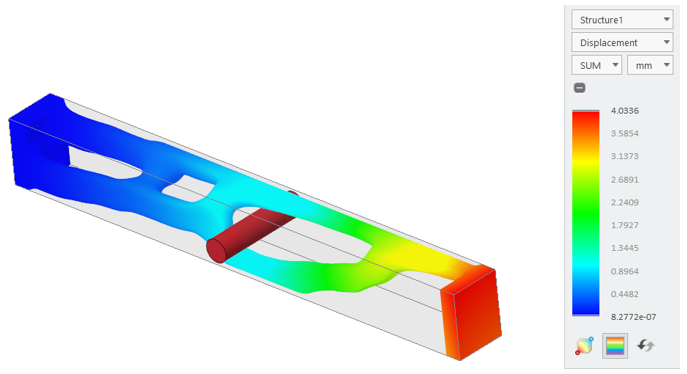

構造検討の設計基準の一部として、変位拘束条件を使用できるようになりました。

「ピーク変位」(Peak Displacement) オプションを使用すると、特定の方向における最大変位または最小変位を指定できます。1 つの検討内に複数のピーク変位拘束条件 (参照ごとに 1 つ) を定義できます。このオプションでは、ローカル座標系を参照できます。

この機能強化により、正確な変位値を指定することで、ターゲットを絞った最適化を実現できます。また、アセンブリ内でジオメトリがどのように接続されるかを再現するための、現実的な製造結果が得られます。
