Creo Parametric 13.4.0.0

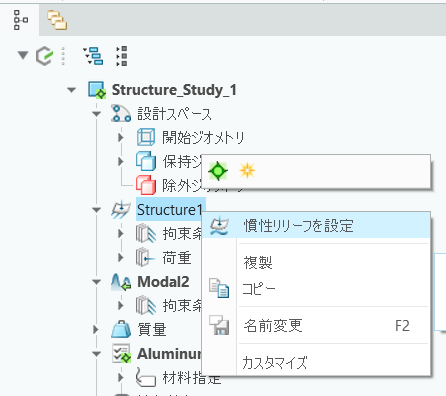

ユーザーインタフェースの場所: ジェネレーティブツリーで構造荷重ケースを右クリックし、「慣性リリーフを設定」(Set Inertia Relief) をクリックします。

拘束条件のないモデルに対して、構造荷重ケースのオプションとして慣性リリーフを使用できるようになりました。構造荷重ケースのショートカットメニューから、慣性リリーフの設定または設定解除を行うことができます。

慣性リリーフを設定すると、選択した荷重ケース内のすべての拘束条件は無視されます。ほかの荷重ケースでは引き続き拘束条件を適用することができ、モデルは部分的に拘束された状態で実行できます。

この機能強化により、最適化時に、自由なモデルまたは部分的に拘束されたモデルに対して現実的な荷重ケースを設定できるようになります。

この機能強化により、人工的な支持を作成する必要がなくなりました。これにより、ダイナミックシステムのより現実的なシミュレーションが可能になります。また、支持条件が不明な場合の初期段階のジェネレーティブ調査がサポートされます。
