Creo Parametric 13.4.0.0

ユーザーインタフェースの場所: 複合材環境で、以下の操作を実行します。

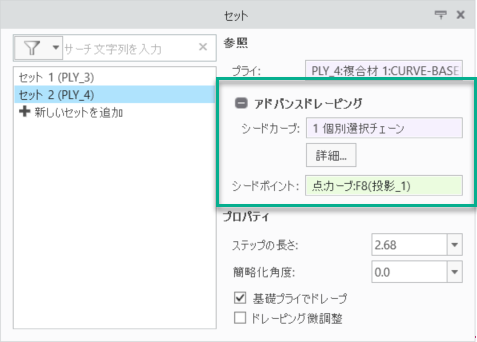

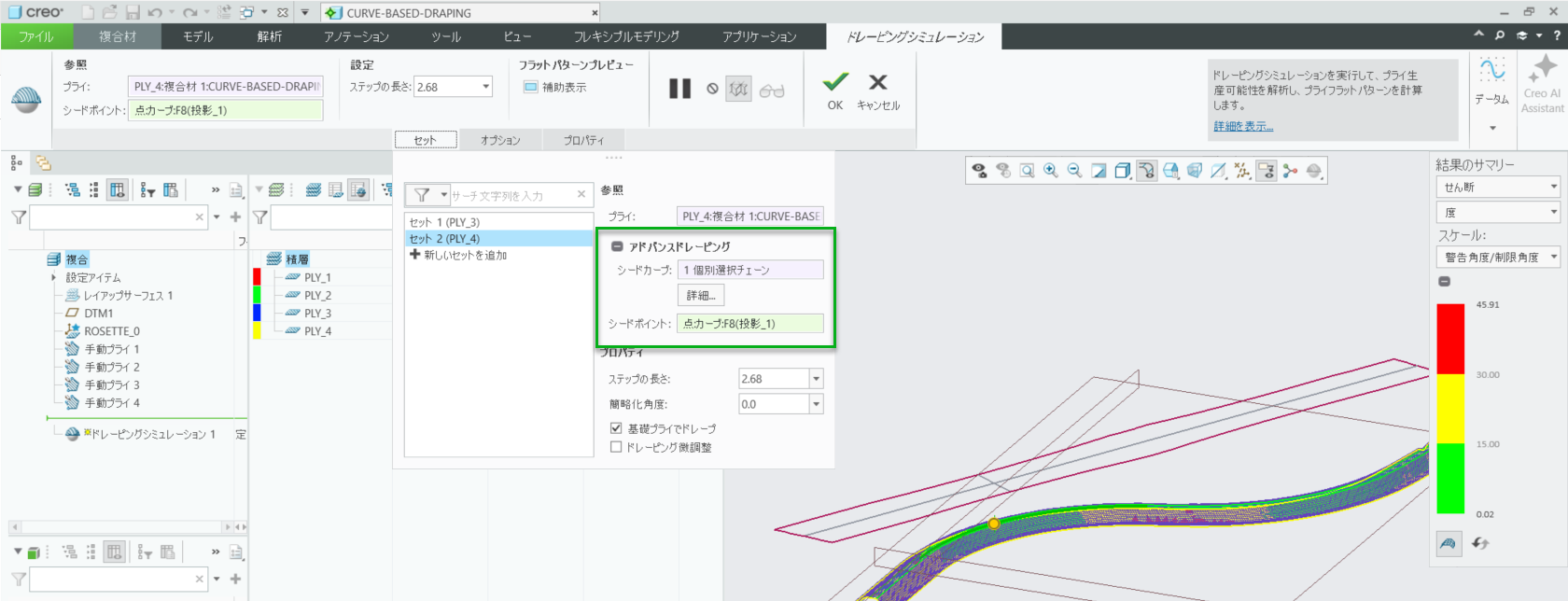

アドバンスドレーピング機能を使用して、カーブパスに沿ってプライをドレーピングできるようになりました。これを行うには、「セット」(Sets) タブで「アドバンスドレーピング」(Advanced Draping) を展開し、「シードカーブ」(Seed curve) ボックスでカーブを指定してから、「シードポイント」(Seed point) ボックスでシードポイントを指定する必要があります。シードカーブは、ドレーピングシミュレーションにおける固定縦糸の繊維を定義するものであり、プライ境界内に存在する必要があります。シードポイントは、そのカーブ上で選択する必要があります。

この機能強化により、カーブを固定縦糸の繊維として使用できるようになり、より正確なプライのドレーピングシミュレーション結果とフラットパターンが得られることで、生産性が向上します。
