3D 厚み解析の向上
Creo Parametric 13.4.0.0
ユーザーインタフェースの場所: 「解析」(Analysis) タブで、
「厚み」(Thickness) をクリックします。
「厚み」(Thickness) をクリックします。ビデオ
説明

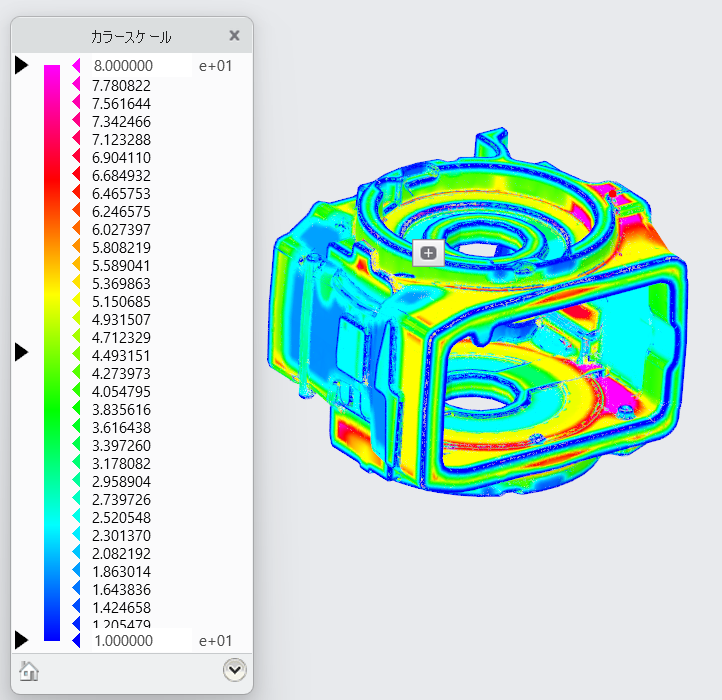

3D 厚み解析が強化され、ローリングボール方法とフルカラースケールビジュアリゼーションの導入によって精度と結果解釈が向上しました。ローリングボール方法が 3D 厚み解析のデフォルトの方法として設定されるようになりました。この方法は、部品の内側に沿って転がる球体をシミュレートし、各点で収まる最大の球体直径を測定します。
レイトレーシング方法は引き続き使用可能であり、フルカラーの凡例が含まれるように強化されました。以前の厚み解析では、3 色の凡例に対応したレイトレーシング方法のみがサポートされていました。
利点
• 脆弱な領域につながる可能性のある薄い領域と、製造時の冷却の問題を引き起こす可能性のある厚い領域を検出します。
• ローリングボール方法を使用することで、複雑なジオメトリに対して正確でスムーズな厚みの結果を提供します。
追加情報
ヒント: | なし。 |
制限事項: | 制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
