格子: インプリシットのビーム格子とシェル

最新情報: Creo Parametric 13 > 13.4.0.0 > 製造 > 格子: インプリシットのビーム格子とシェル

Creo Parametric 13.4.0.0

ユーザーインタフェースの場所: 「モデル」(Model) > 「エンジニアリング」(Engineering) >

「格子」(Lattice) > 「表示」(Representation) > 「インプリシット」(Implicit) の順にクリックします。

シェルの場合、「格子の領域」(Lattice Region) > 「ボディを格子に置換」(Replace body with lattice) > 「シェルを作成」(Create shell) > 「シェルの表示」(Shell representation) > 「インプリシット」(Implicit) の順にクリックします。

ブレンドサイズの場合、「セル塗りつぶし」(Cell Fill) > 「ブレンドサイズ」(Blend size) の順にクリックします。

ビデオ

Learning Connector のビデオをご覧ください。

説明

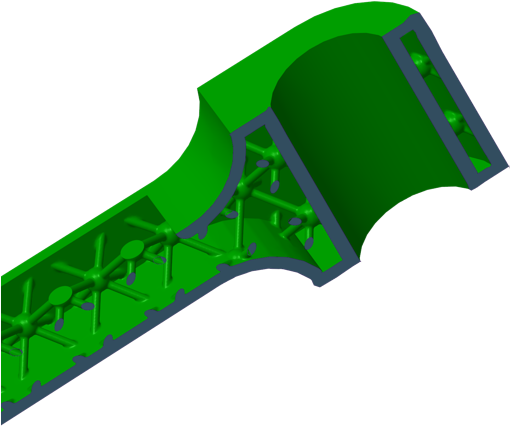

Creo13 では、インプリシットのビーム格子およびシェルを作成できるようになりました。これは、ビーム格子を作成し、オブジェクトをシェル化し、それらすべてを 1 つの 3D 印刷可能なオブジェクトにマージするための別の方法です。

• ビーム間の内部インタフェースはブレンドできます。

• 格子とシェルの間のインタフェースはブレンドできます。

利点

一定厚みでシェル化する機能、格子をシェルとブレンドする機能

追加情報

ヒント:	なし。
制限事項:	インプリシットジオメトリから生成されたエッジとサーフェスは、下流フィーチャーの参照エンティティとして使用できません。
これは、既存の機能からの置き換えですか?	いいえ。
この機能に関連付けられているコンフィギュレーションオプション:	なし。
