漏出閉鎖 (SEALS) フィーチャー
このセクションでは、ジオメトリ内の不要なギャップを検出して閉鎖するために、漏出閉鎖 (SEALS) で使用できるオプションについて説明します。
最初のステップでは、「メッシュ生成」(Mesh Generation) の下にある「メッシュ位置」(Mesh Location) で「外側ボリューム」(Exterior Volumes) または「すべてのボリューム」(All Volumes) を選択して、外部メッシュを生成します。

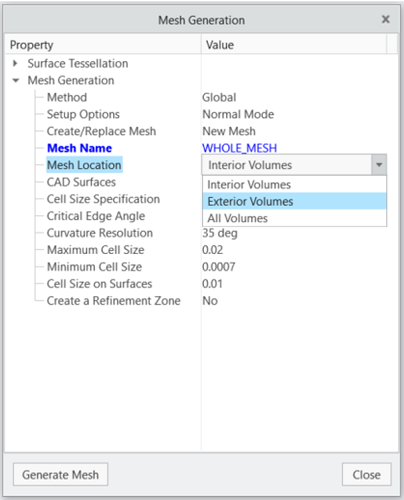

外側ボリュームのメッシュ生成
メッシュを生成した後、漏出は次のように特定できます。
> > タブの順にクリックします。

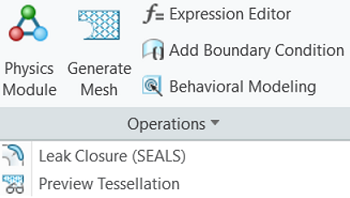

Creo Flow Analysis リボンの「漏出閉鎖 (SEALS)」オプション

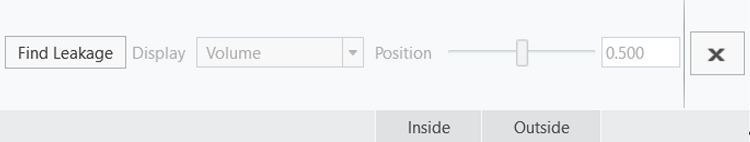

漏出閉鎖 (SEALS) のフィーチャー
内側定義
最初のステップでは、次のいずれかの方法を使用して、モデル内の内側ボリュームの位置を定義します。
1. 点: 定義済みの監視点を使用します。監視点は、内側の流体領域内にあることがわかっている座標位置に配置する必要があります。漏出パスを効果的にキャプチャするため、点の位置と数を調整します。大きく複雑なジオメトリには、複数の点を使用できます。
 | 漏出の可能性が高いギャップ位置の近くに点を定義すると有益です。 |
2. パッチ: 内側の流体領域内にあるサーフェスパッチを選択するために使用します。このサーフェスは、ジオメトリをメッシュする前に定義する必要があります。漏出パスを効果的にキャプチャするため、パッチの位置と数を調整します。この方法は、個々の点ソースを作成するよりもプロセスが簡単であるため、既知のギャップを含む大きなモデルに便利です。
| | 漏出の可能性が高いギャップ位置の近くにパッチを定義すると有益です。 |
外側
ボリュームの外側境界を定義するために使用します。デフォルトでは、外側のフローボリュームのメッシャーによって作成された標準名が使用されます。
漏出を検出
この操作ボタンをクリックすると、ボリューム内に流体のアイソサーフェスが作成され、すべての漏出パスが特定されます。
表示
次のいずれかを選択できます。
1. 「ボリューム」(Volume): 漏出を閉鎖した後の内部ボリュームのプレビューを示し、保持された流体ドメインを表示します。これにより、次の手順に進む前に流体のボリュームを確認できます。
2. 「漏出」(Leaks): 流体が漏出している仮想サーフェスのプレビューを示します。
位置度
必要な流体ボリュームを分離するために使用します。量を定義するか、スライダーを調整します。これはスカラー量であり、0 から 1 の間の値を指定できます。値を小さくすると、指定した内側の点またはパッチからの流体ボリュームの広がりが大きくなります。
漏出を閉鎖
漏出の検出のステップが完了すると、パネル上部の操作ボタンが「漏出を閉鎖」(Close Leakage) に変わります。適切な位置を選択してからこのボタンをクリックすると、表示されているサーフェスに基づいてメッシュボリュームが 2 つに分割されます。分割が完了すると、Flow Analysis ツリーの「ドメイン」(Domains) の下に追加のボリュームエンティティが表示されます。ここから、シミュレーションの目的に応じて、内側ボリュームまたは外側ボリュームを削除するか、両方を保持するかを決定できます。
