この例は、疲労解析の設定と実行、および結果の表示と解析を行うエンドツーエンドのワークフローを示しています。

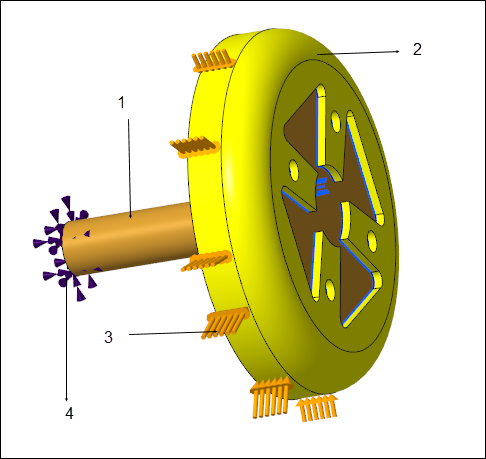

この例では、FE 40 材製のシャフトとスチール製のプーリーで構成されるプーリーシステムを使用します。プーリーは 4 本のボルトでシャフトに取り付けられています。プーリーにはベルトが巻き付いています。ベルトによって適用されるフォースは、値 5000 N のベアリング荷重としてモデル化されます。

プーリーは高 RPM で回転するため、高サイクル疲労に耐える必要があります。ベルトによって加えられる荷重に対するプーリーの疲労寿命を評価するために、プーリーの材料の疲労材料特性を定義します。スチール材の周期応力特性を定義します。プーリーの材料 (スチール) の応力寿命カーブを、以下に示す値を持つテーブル関数として定義します。

モデルの疲労挙動は、次のパラメータを使用して定義します。

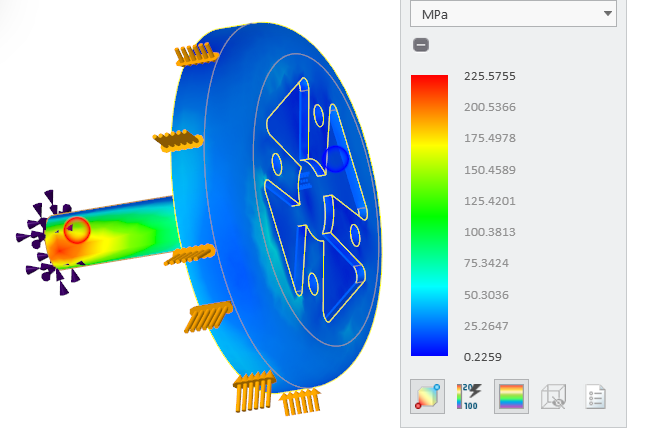

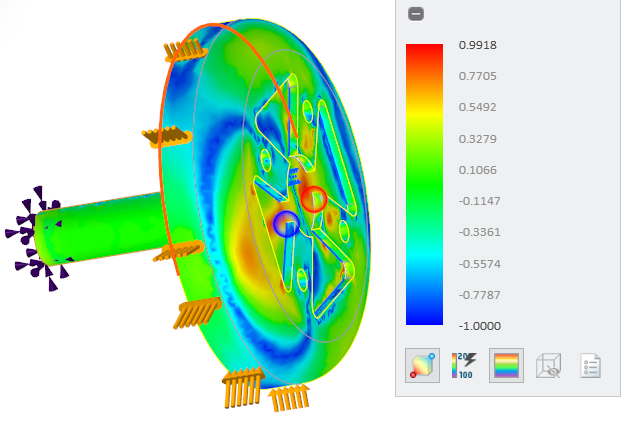

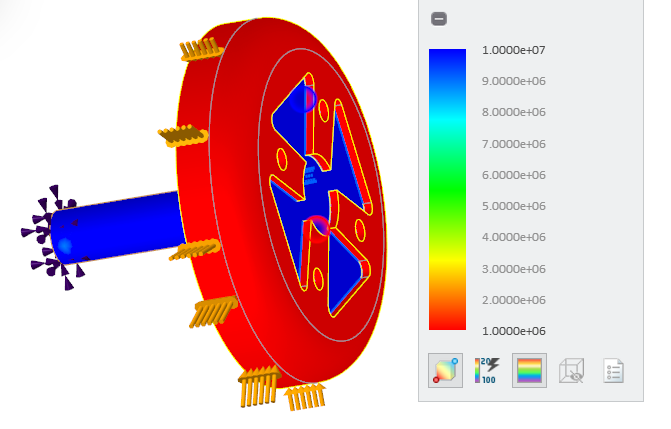

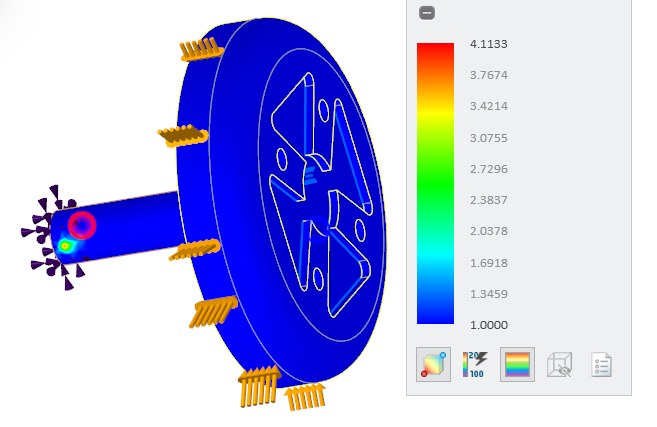

検討を実行すると、次のようなさまざまな結果が得られます。
