Esportazione avanzata di PDF 3D
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: fate clic su > > > > .
Video
Descrizione
• Con Creo Parametric 13.4.0.0 è possibile utilizzare l'opzione avanzata di esportazione dei PDF 3D.
• Questa opzione avanzata include tutte le funzionalità della versione di base. È inoltre possibile esportare i dati Creo in una maschera PDF 3D personalizzata o effettuare una selezione da maschere di default aggiuntive incluse in questa release.
• È possibile effettuare l'esportazione in una maschera personalizzata caricando un file XML nelle opzioni di esportazione.
• Le maschere di default disponibili includono Standard e Approvazione (Approval) per parti e assiemi, con maschere aggiuntive predefinite previste per le release future.
• La maschera PDF 3D di base è stata aggiornata per migliorarne l'allineamento all'aspetto di Creo.
• È supportata l'esportazione batch, che consente di generare più PDF 3D in un'unica operazione.

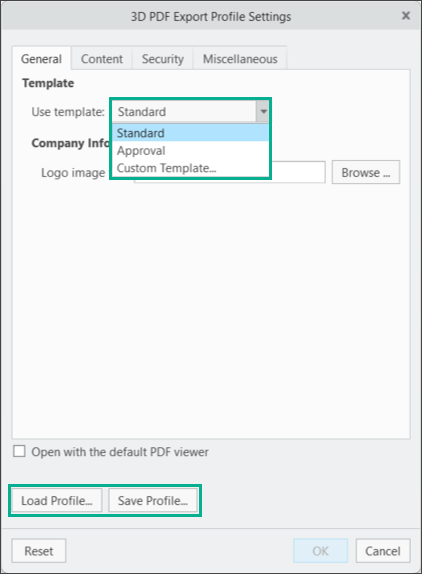

Finestra di dialogo Impostazioni profilo di esportazione PDF 3D (3D PDF Export Profile Settings)

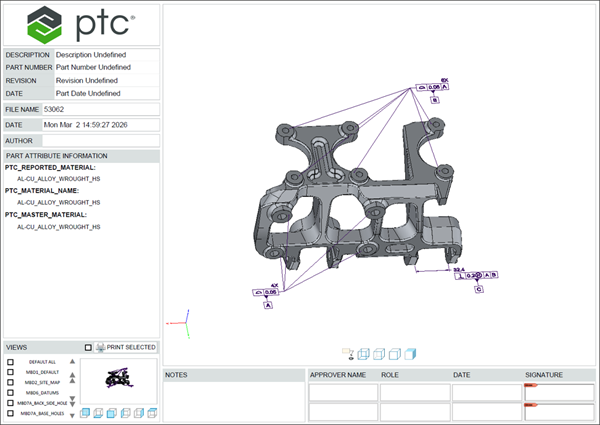

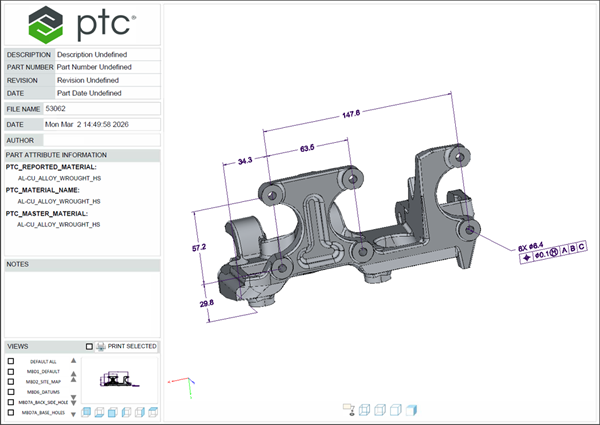

Esportazione di una parte in formato PDF nelle maschere Standard e Approvazione (Approval)

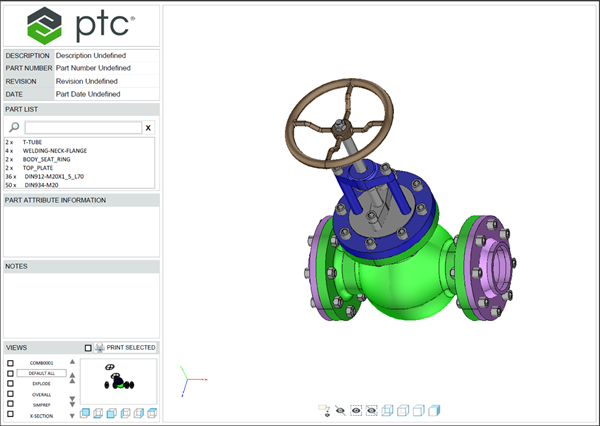

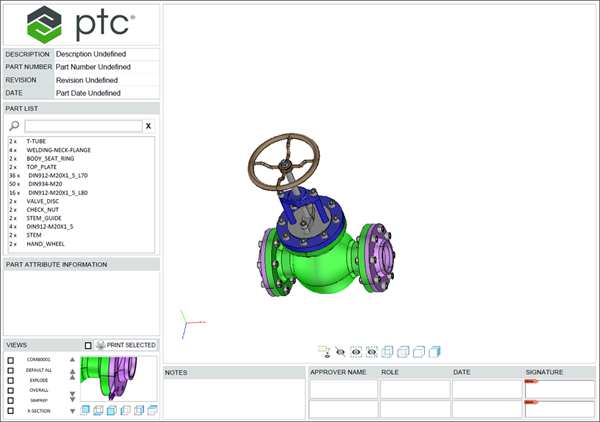

Esportazione di un assieme in formato PDF nelle maschere Standard e Approvazione (Approval)
Vantaggi
Questo miglioramento consente di utilizzare maschere PDF 3D personalizzate durante l'esportazione di dati da Creo e fornisce opzioni aggiuntive per le maschere predefinite. Questi aggiornamenti aumentano la flessibilità dell'esportazione di PDF 3D e supportano una gamma più ampia di casi di utilizzo.
Informazioni aggiuntive
Suggerimenti: | Questo miglioramento consente di condividere informazioni 3D con i clienti a valle, permettendo di estendere i dati MBD ai fornitori a valle che potrebbero disporre soltanto di un visualizzatore PDF per visualizzarli. |
Limitazioni: | Alcune aree di funzionalità di Creo non sono attualmente supportate dal formato PDF 3D. Per i dettagli, vedere l'articolo relativo alle funzionalità non supportate nell'esportazione avanzata di PDF 3D. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | No |
