Analisi di vibrazione casuale in Creo Ansys Simulation
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: per attivare un'analisi di vibrazione casuale, create prima uno studio modale. Nel menu di overflow del gruppo Impostazione (Setup) selezionate la casella di controllo Vibrazione casuale (Random Vibration) per lo studio modale selezionato.
Per attivare carichi PSD per uno studio di vibrazione casuale, definite prima almeno un vincolo fisso nel modello. I carichi PSD vengono attivati nel gruppo Carichi (Loads) come mostrato di seguito.
Carichi PSD per uno studio di vibrazione casuale
Video
Descrizione
Creo Ansys Simulation supporta ora l'analisi di vibrazione casuale in uno studio modale. Include opzioni per lo smorzamento e per l'esclusione di modi non significativi all'interno delle impostazioni del solutore. I carichi vengono definiti come funzioni di frequenza. I risultati e i tastatori di simulazione forniscono risultati specifici di vibrazione casuale. I risultati vengono visualizzati utilizzando un fattore di scala (livello sigma) che rappresenta la probabilità di occorrenza. Per gli studi di vibrazione casuale è supportato un tipo di tastatore con grafico a linee.

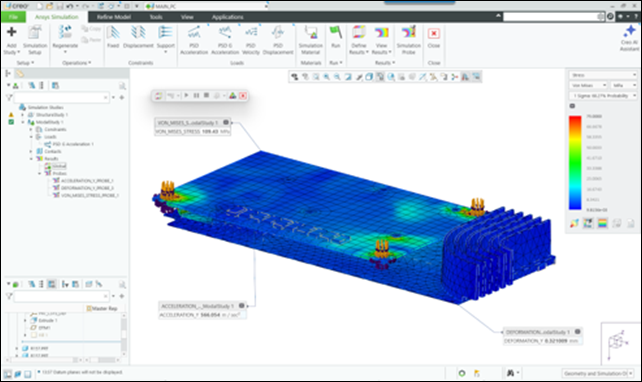

La figura seguente mostra i risultati di uno studio di vibrazione casuale.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Riduce i tempi di sviluppo grazie all'identificazione precoce dei punti deboli del progetto
• Consente un comportamento dinamico realistico mediante input PSD
• Simula vibrazioni imprevedibili
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | • I carichi PSD vengono applicati soltanto ai vincoli fissi • I modelli free-free non sono supportati • I carichi possono essere rappresentati soltanto come funzioni di tabella basate sulla frequenza • Non sono disponibili animazioni o grafici vettoriali |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
