Funzionalità di chiusura delle perdite (SEALS)
Questa sezione illustra le opzioni disponibili in Chiusura perdite (SEALS) (Leak Closure (SEALS)) per individuare e chiudere le aperture indesiderate all'interno della geometria.
Il primo passo consiste nel generare la mesh esterna utilizzando Posizione mesh (Mesh Location) come Volumi esterni (Exterior Volumes) o Tutti i volumi (All Volumes) in Generazione mesh (Mesh Generation):

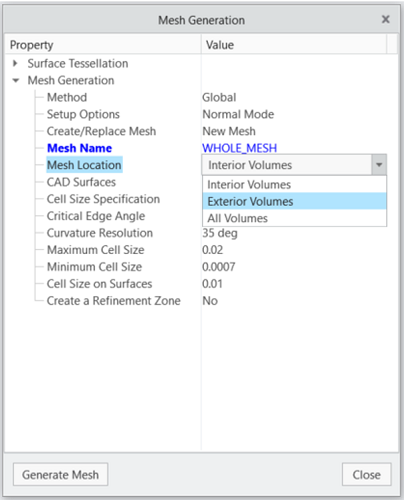

Generazione di mesh per volumi esterni
Dopo aver generato la mesh, le perdite possono essere identificate come segue:
Fate clic sulla barra multifunzione > > .

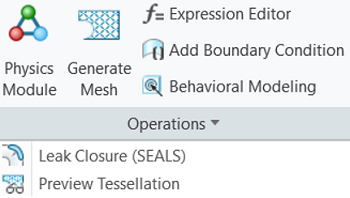

Opzione Chiusura perdite (SEALS) nella barra multifunzione di Creo Flow Analysis

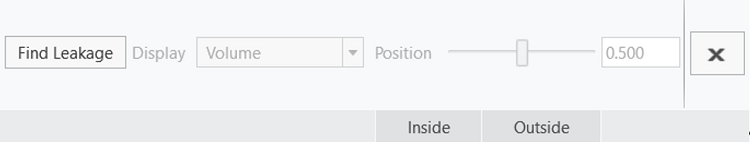

Funzionalità di chiusura delle perdite (SEALS)
Definizione di interno
Il primo passo consiste nel definire la posizione dei volumi interni nel modello utilizzando quanto segue:
1. Punti (Points): utilizza un punto di monitoraggio predefinito che deve essere posizionato in una coordinata nota per trovarsi all'interno della regione del fluido interna. La posizione e il numero di punti devono essere adattati per acquisire efficacemente il percorso di perdita. Per geometrie più grandi e complesse è possibile utilizzare più punti:
 | Può essere utile per definire i punti in prossimità di possibili posizioni di aperture, in cui la probabilità di perdita è maggiore. |
2. Patch (Patches): questa opzione viene utilizzata per selezionare una patch di superficie all'interno della regione del fluido interna. Questa superficie deve essere definita prima della creazione della mesh della geometria. La posizione e il numero di patch devono essere adattati per acquisire efficacemente il percorso di perdita. È utile per i modelli di grandi dimensioni con aperture note, in quanto semplifica il processo rispetto alla creazione di singole origini punto.
| | Ciò consente di definire le patch in prossimità di possibili posizioni di aperture, in cui la probabilità di perdita è maggiore. |
Esterno
Consente di definire il limite esterno del volume. Per default, utilizza i nomi standard generati dal creatore di mesh per un volume di flusso esterno.
Trova perdita
Facendo clic su questo pulsante di azione, vengono identificati tutti i percorsi di perdita mediante la creazione di una isosuperficie del fluido all'interno del volume.
Visualizzazione
Consente all'utente di selezionare uno dei seguenti elementi:
1. Volume: fornisce un'anteprima del volume interno dopo la sigillatura della perdita, mostrando il dominio fluido mantenuto. In questo modo è possibile verificare il volume del fluido prima di procedere.
2. Perdite (Leaks): fornisce un'anteprima della superficie immaginaria da cui fuoriesce il fluido.
Posizione
Consente di separare il volume del fluido desiderato definendo la quantità o regolando il dispositivo di scorrimento. È una quantità scalare, che può variare tra 0 e 1. Un valore inferiore consente al volume del fluido di diffondersi ulteriormente dal punto interno o dalla patch specificata.
Chiudi perdita
Una volta completato il passo Trova perdita (Find Leakage), il pulsante di azione nella parte superiore del pannello cambia in Chiudi perdita (Close Leakage). Dopo che l'utente ha selezionato una posizione pertinente, fate clic su questa posizione e il volume della mesh viene diviso in due parti in base alla superficie mostrata. Una volta completata questa separazione, altre entità di volume appaiono in Domini (Domains) nell'albero Flow Analysis. Da qui l'utente può decidere se eliminare il volume interno o esterno oppure mantenerli entrambi, a seconda dello scopo della simulazione.
