Umgang mit fehlenden Materialzuweisungen
Creo Parametric 13.4.0.0
Benutzeroberflächen-Position:
Gehen Sie in der Verbundumgebung wie folgt vor:
• Klicken Sie im Laminatbaum auf Laminat-Manager (Laminate Manager). In der Spalte Material (Material) wird die Beschriftung Nicht zugewiesen (UNASSIGNED) angezeigt, wenn das Material des Laminatobjekts fehlt oder entfernt wurde.
• Verwenden Sie die Aktion Baumspalten (Tree Columns) im Verbundbaum, um die Spalte KE-Status (Feature Status) anzuzeigen. In der Spalte KE-Status (Feature Status) wird die Beschriftung Ungelöst (Unresolved) angezeigt, wenn für das mit dem KE erzeugte Laminatobjekt Material fehlt oder entfernt wurde.
Wenn Sie ein Schichtbuch für ein zusammengesetztes KE erzeugen, das Schichten mit fehlenden Materialien enthält, stehen die folgenden visuellen Indikatoren zur Verfügung:
• Zeichnungsansichten mit Problemen werden im Zeichnungsbaum mit gekennzeichnet.
• Wenn Sie die fehlerhafte Schicht-Ansicht oder Flache-Schicht-Ansicht umdefinieren, wird die betroffene Schicht durch Warnsymbol neben dem Feld Aktive Schicht (Active Ply) im Dialogfenster Zeichnungsansicht (Drawing View) gekennzeichnet. Wenn Sie den Mauszeiger über Warnsymbol bewegen, informiert der angezeigte Tooltip darüber, dass der ausgewählten Schicht kein Material zugewiesen ist.
• In Schicht-Ansichten und Flache-Schicht-Ansichten werden die Schichten und Kerne nicht angezeigt, aus denen die ursprünglich zugewiesenen Materialien entfernt wurden bzw. in denen sie nicht mehr verfügbar sind.
Beschreibung
Die Verbundumgebung bietet jetzt einen standardisierten Ansatz für die Verwaltung von Schichten und Kernen mit nicht verfügbaren oder entfernten Materialien.
• Die Laminatobjekte mit nicht verfügbaren oder entfernten Materialien sind mit Nicht zugewiesen (UNASSIGNED) beschriftet.
• Die zugeordneten KEs der Laminatobjekte sind mit Ungelöst (Unresolved) beschriftet.

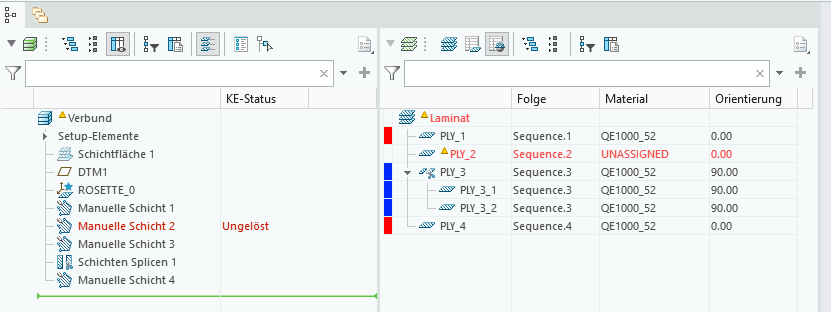

Laminat-Manager, der PLY_2 mit der Beschriftung "Nicht zugewiesen" in der Spalte "Material" anzeigt, und der Verbundbaum, der das zugeordnete KE "Manuelle Schicht 2" mit dem KE-Status "Nicht gelöst" anzeigt.
Sie können den Laminat-Manager verwenden, das KE umdefinieren, das das Laminatobjekt erzeugt hat, oder das Dialogfenster Laminatobjekt-Eigenschaften (Laminate Objects Properties) verwenden, um ein neues Material zuzuweisen.

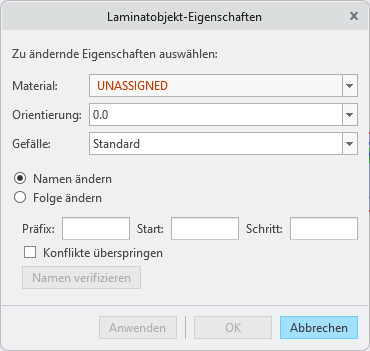

Dialogfenster "Laminatobjekt-Eigenschaften" mit der Beschriftung "Nicht zugewiesen" im Feld "Material" (Material).
In einem Schichtbuch werden in Schicht-Ansichten und Flache-Schicht-Ansichten die Schichten und Kerne nicht angezeigt, aus denen die ursprünglich zugewiesenen Materialien entfernt wurden bzw. in denen sie nicht mehr verfügbar sind.
Die Ansichten mit Problemen werden im Zeichnungsbaum mit gekennzeichnet.

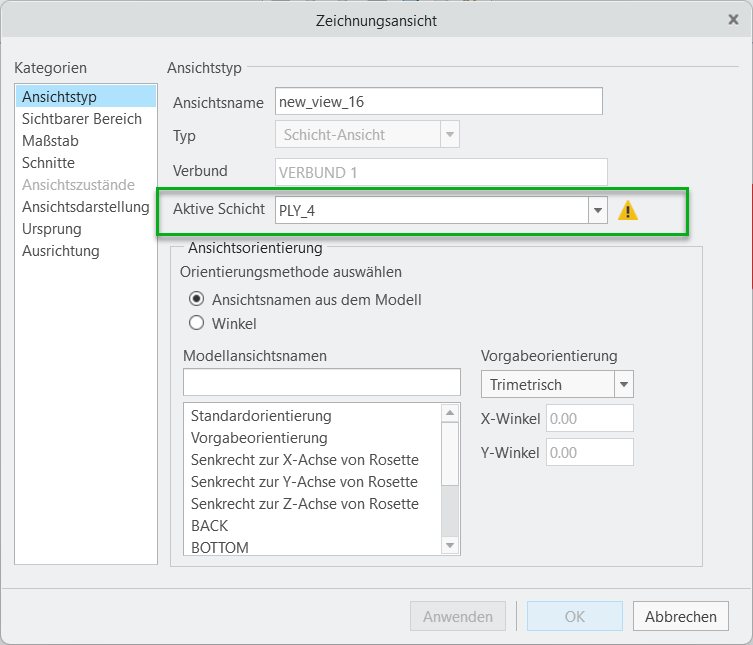

Außerdem wird beim Umdefinieren einer fehlerhaften Schicht-Ansicht oder Flache-Schicht-Ansicht die problematische Schicht durch Warnsymbol neben dem Feld Aktive Schicht (Active Ply) im Dialogfenster Zeichnungsansicht (Drawing View) gekennzeichnet.
Vorteile
Diese Verbesserung steigert die Produktivität durch:
• Standardisierte Kennzeichnung von Schichten und Kernen mit fehlenden Materialien.
• Die manuelle Überwachung oder Problembehandlung bei fehlenden Materialzuweisungen entfällt dadurch, was einen besseren Support und mehr Transparenz ermöglicht.
• Bessere Unterstützung von Schicht-Ansichten und Flache-Schicht-Ansichten und deren Sichtbarkeit in Fällen, in denen Schichten oder Kerne fehlende Materialien aufweisen.
Weitere Informationen
Tipps:
Keine.
Einschränkungen:
Keine bekannten Einschränkungen.
Ersetzt dies vorhandene Funktionalität?
Nein.
Konfigurationsoption für diese Funktionalität:
Keine.
