Présentation des nouvelles vérifications ModelCHECK
Creo Parametric 13.4.0.0

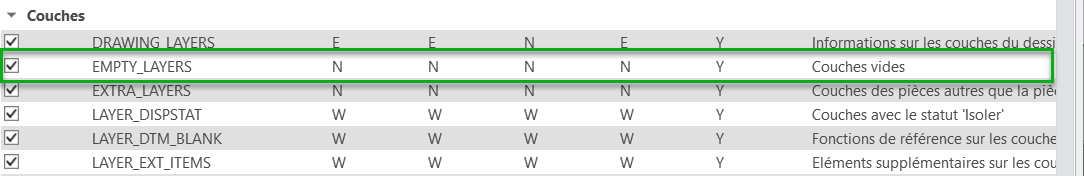

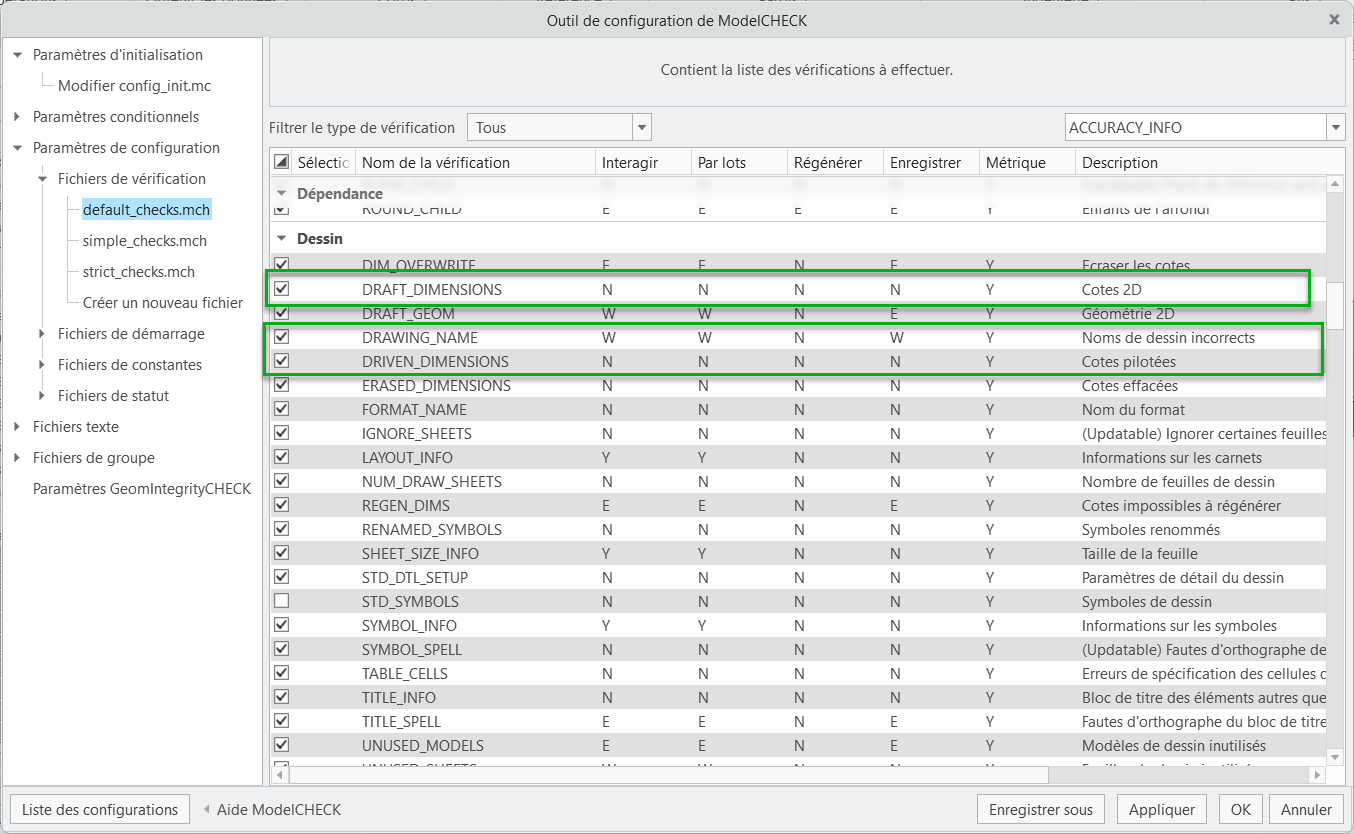

Emplacement dans l'interface utilisateur : ces vérifications peuvent être activées dans ModelCHECK et configurées pour être signalées en tant qu'erreurs ou avertissements.
Vidéos
Description
ModelCHECK inclut désormais de nouvelles vérifications pour les dessins et la modélisation afin d'améliorer la validation des cotes et l'utilisation des couches.
Cette amélioration introduit les nouvelles vérifications suivantes :
• Vérification du dessin
◦ DRIVEN_DIMENSIONS : signale les cotes pilotées dans le dessin.
◦ DRAFT_DIMENSIONS : signale les cotes 2D dans le dessin.
◦ ERASED_DIMENSIONS : signale les cotes effacées dans le dessin.

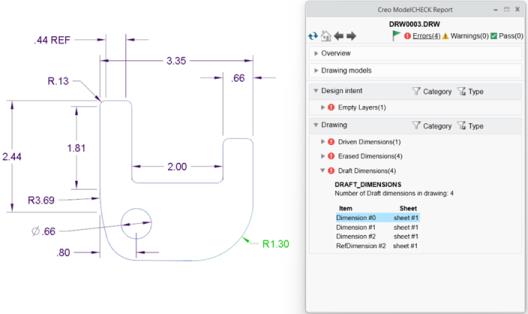

Chaque nouvelle vérification de dessin met en surbrillance les cotes correspondantes dans le dessin.
• Vérification de modélisation

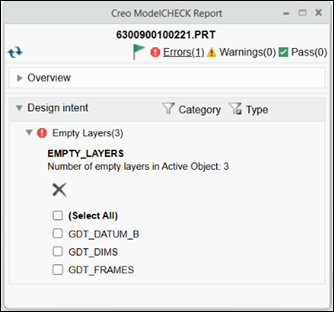

◦ EMPTY_LAYERS : répertorie les couches vides et dépourvues de règles de couche. Vous pouvez également supprimer les couches vides du rapport ModelCHECK.
Avantages
• Les vérifications de dessin permettent de s'assurer que les données de dessin sont exactes et pilotées à partir du modèle. Cela permet de garantir la précision de la conception et l'exactitude de la représentation pour les consommateurs en aval.
• L'amélioration des couches facilite la création de modèles propres en améliorant l'identification et l'enlèvement des couches inutilisées.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucune. |
