Gestion des attributions de matière manquantes
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur :
Dans l'environnement Composite (Composite) :
• Cliquez sur Gestionnaire de stratifié (Laminate Manager) dans l'arbre des stratifiés. L'étiquette DESATTRIBUE (UNASSIGNED) apparaît dans la colonne Matière (Material) lorsque la matière de l'objet stratifié est manquante ou enlevée.
• Utilisez l'action Colonnes de l'arbre (Tree Columns) de l'arbre composite pour afficher la colonne Statut de la fonction (Feature Status). L'étiquette Non résolu (Unresolved) apparaît dans la colonne Statut de la fonction (Feature Status) lorsque l'objet stratifié créé avec la fonction comporte une matière manquante ou enlevée.
Lorsque vous créez un ply book pour une fonction composite contenant des plis avec des matières manquantes, vous disposez des indicateurs visuels suivants :
• Les vues de dessin présentant des problèmes sont signalées par dans l'arbre du dessin.
• Lorsque vous redéfinissez la vue de pli en échec ou la vue de pli mis à plat, le pli concerné est mis en évidence par l'icône Icône Avertissement en regard de la zone Pli actif (Active Ply) dans la boîte de dialogue Vue du dessin (Drawing View). Lorsque vous déplacez le pointeur de la souris sur Icône Avertissement, l'info-bulle indique que le pli sélectionné n'a pas de matière attribuée.
• Les vues de pli et les vues de pli mis à plat n'affichent pas les plis et les âmes pour lesquels les matières attribuées d'origine ont été enlevées ou ne sont plus disponibles.
Description
Dans l'environnement Composite (Composite), vous disposez désormais d'une approche standardisée pour gérer les plis et les âmes avec des matières non disponibles ou enlevées.
• Les objets stratifiés avec des matières non disponibles ou enlevées sont étiquetés DESATTRIBUE (UNASSIGNED).
• Les fonctions associées des objets stratifiés sont étiquetées Non résolu (Unresolved).
Gestionnaire de stratifié affichant PLY_2 avec l'étiquette DESATTRIBUE dans la colonne Matière et arbre du composite affichant la fonction associée Pli manuel 2 avec le statut de fonction Non résolu.
Pour attribuer une nouvelle matière, vous pouvez utiliser le Gestionnaire de stratifié (Laminate Manager), redéfinir la fonction qui a créé l'objet stratifié ou utiliser la boîte de dialogue Propriétés des objets stratifiés (Laminate Objects Properties).

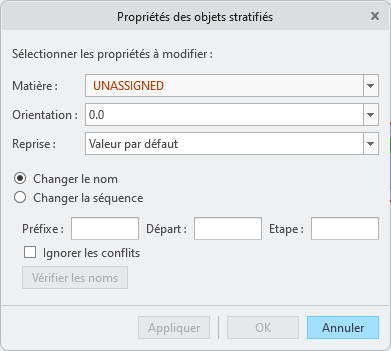

Boîte de dialogue Propriétés des objets stratifiés affichant l'étiquette DESATTRIBUE dans la zone Matière.
Dans un ply book, les vues de pli et les vues de pli mis à plat n'affichent pas les plis et les âmes pour lesquels les matières attribuées d'origine ont été enlevées ou ne sont plus disponibles.
Les vues présentant des problèmes sont signalées par dans l'arbre du dessin.

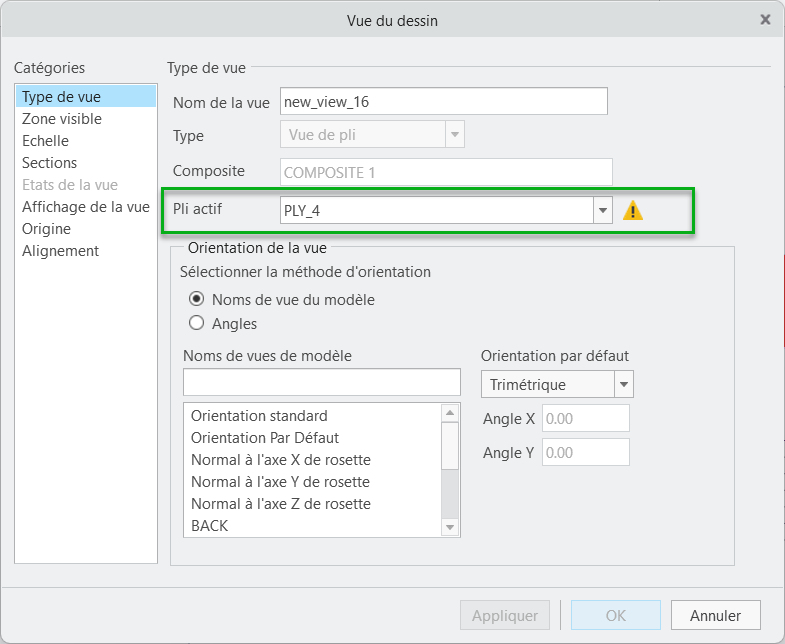

En outre, lorsque vous redéfinissez une vue de pli en échec ou une vue de pli mis à plat, le pli ou l'âme posant problème est signalé par l'icône Icône Avertissement en regard de la zone Pli actif (Active Ply) dans la boîte de dialogue Vue du dessin (Drawing View).
Avantages
Cette amélioration renforce la productivité en :
• Fournissant un étiquetage normalisé pour les plis et les âmes avec des matières manquants.
• Eliminant le besoin de suivi manuel ou de dépannage des attributions de matière manquante, ce qui permet une meilleure prise en charge et améliore la visibilité.
• Proposant une meilleure prise en charge et une visibilité plus claire des vues de pli et des vues de pli mis à plat lorsque des plis ou des âmes présentent des matières manquantes.
Informations supplémentaires
Conseils :
Aucun.
Limites :
Il n'existe aucune limite connue.
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Option de configuration associée à cette fonctionnalité :
Aucun.
