Simulation du drapage basée sur une courbe
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite) :
1. Cliquez sur
Simulation du drapage (Draping Simulation). L'onglet Simulation du drapage (Draping Simulation) s'affiche.

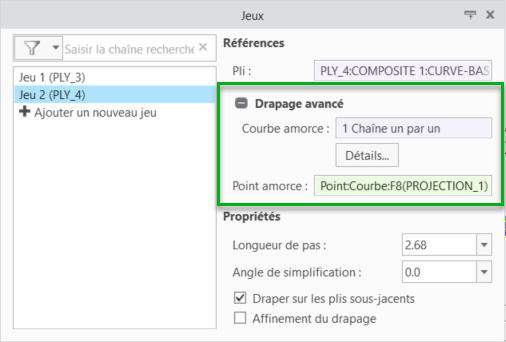

Simulation du drapage (Draping Simulation). L'onglet Simulation du drapage (Draping Simulation) s'affiche.2. Développez Drapage avancé (Advanced Draping) dans l'onglet Jeux (Sets). La zone Courbe amorce (Seed curve) est disponible sous Drapage avancé (Advanced Draping).
Description

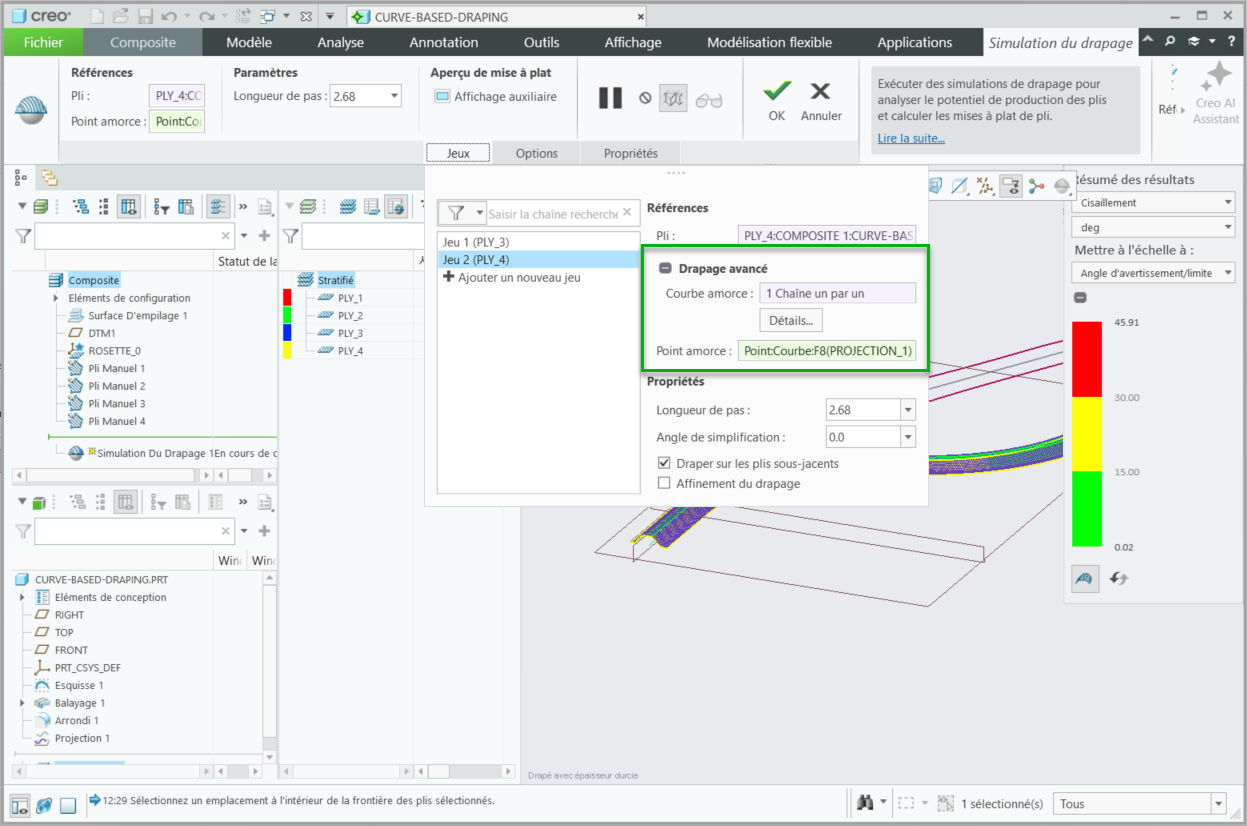

Vous pouvez désormais draper un pli le long d'une trajectoire courbe à l'aide de la fonctionnalité de drapage avancé. Pour cela, développez Drapage avancé (Advanced Draping) dans l'onglet Jeux (Sets), spécifier une courbe dans la zone Courbe amorce (Seed curve), puis spécifier un point amorce dans la zone Point amorce (Seed point). La courbe amorce définit la fibre de chaîne fixe pour la simulation du drapage et doit se trouver à l'intérieur de la frontière de pli. Le point amorce doit être sélectionné sur la courbe.
Avantages
Cette amélioration permet d'utiliser des courbes en tant que fibres de chaîne fixes, ce qui permet d'obtenir des résultats de simulation du drapage plus précis et des mises à plat pour les plis, ce qui améliore la productivité.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
