Amélioration de la facettisation pour Creo Flow Analysis
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : cliquez sur >
Flow Analysis (Flow Analysis) >
Générer un maillage (Generate Mesh).
Flow Analysis (Flow Analysis) > Générer un maillage (Generate Mesh).Vidéos
Description
Creo Flow Analysis améliore les performances de facettisation en traitant uniquement les corps participant à une simulation. Le système ne facettise plus tous les composants d'un assemblage.
Le système améliore également les options de facettisation afin d'accroître la précision et la robustesse :

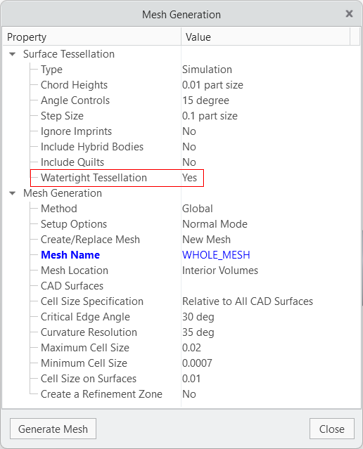

• Expose la facettisation étanche dans l'interface utilisateur.
• Utilise la facettisation étanche comme valeur par défaut pour une connectivité précise entre les noeuds.
• Fournit une facettisation non étanche pour les modèles complexes qui nécessitent une plus grande robustesse.
Avantages
Cette amélioration apporte les avantages suivants :
• Temps de traitement réduit : seuls les corps pertinents sont facettisés.
• Fiabilité accrue du maillage des assemblages complexes.
• Réduction des échecs de maillage grâce à des options de facettisation robustes.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
