Extension des fonctionnalités de Creo Flow Analysis
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : cliquez sur >
Flow Analysis (Flow Analysis).
Flow Analysis (Flow Analysis).Vidéos
Description

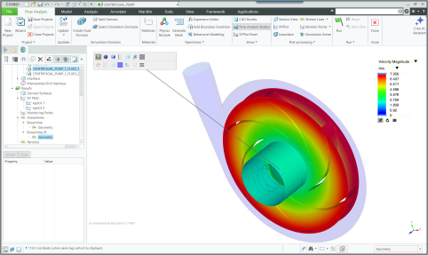

Creo Flow Analysis ajoute de nouvelles fonctionnalités qui améliorent la configuration de la simulation, l'évaluation des résultats et la création de rapports. Ces améliorations vous permettent d'obtenir une meilleure analyse des modèles complexes et des résultats de simulation.
Les fonctionnalités nouvelles et améliorées incluent :
• Génération de rapports de simulation au format Microsoft PowerPoint.
• Prise en charge de la vérification de l'étude pour identifier les exigences de simulation manquantes.
• Distribution des points de contrôle le long des surfaces ou des arêtes.
• Définition de la direction du vecteur pour faciliter la configuration des composants.
• Amélioration des tracés XY avec les options de moyenne mobile et de transformée de Fourier rapide.
• Fermeture automatique des voies de fuite à l'aide d'Obturation des fuites (JOINTS (Leak Closure (SEALS)).
Avantages
• Normalise les formats des rapports de simulation.
• Fournit des résultats supplémentaires pour aider à la prise de décisions concernant la conception.
• Réduit le temps de réglage en identifiant et en résolvant les chemins de fuite dans une géométrie complexe.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
