Retour d'information sur la vérification de géométrie pour le maillage dans Creo Ansys Simulation
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : vous pouvez accéder à la boîte de dialogue Dépannage depuis les emplacements suivants :
• Dans l'onglet Ansys Simulation (Ansys Simulation), cliquez sur Exécuter (Run)
> .
> .• Dans le Gestionnaire de processus, cliquez sur
pour afficher le processus actif.
pour afficher le processus actif.Cliquez sur
, puis sélectionnez Dépannage (Troubleshooter).
, puis sélectionnez Dépannage (Troubleshooter).Vidéos
Description

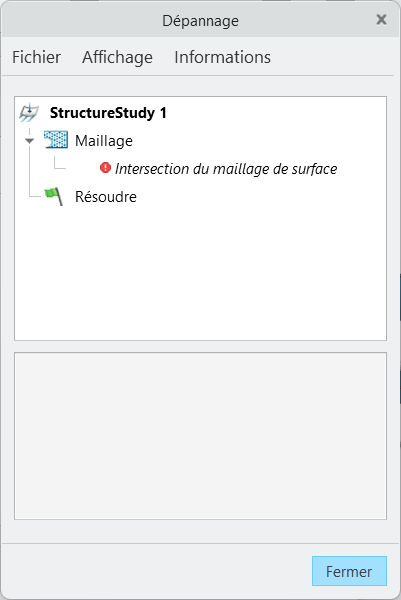

Creo Ansys Simulation propose désormais un dépannage lorsque des problèmes de géométrie entraînent l'échec d'un maillage. Auparavant, ces informations n'étaient pas disponibles. Le dépannage répertorie les surfaces où le maillage a échoué, comme illustré dans la figure suivante :

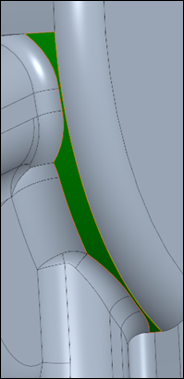

Lorsque vous sélectionnez l'élément Maillage (Mesh), la surface est mise en surbrillance et zoomée dans la fenêtre graphique, comme illustré dans la figure suivante :
L'outil de dépannage affichera ultérieurement les messages d'erreur, d'avertissement et d'information.
Avantages
Cette amélioration apporte les avantages suivants :
• Identification des zones du modèle qui posent problème
• Retour instantané à l'utilisateur
• Dépannage cohérent
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
