Amélioration de l'analyse d'épaisseur 3D
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : dans l'onglet Analyse (Analysis), cliquez sur
Epaisseur (Thickness).
Epaisseur (Thickness).Vidéos
Description

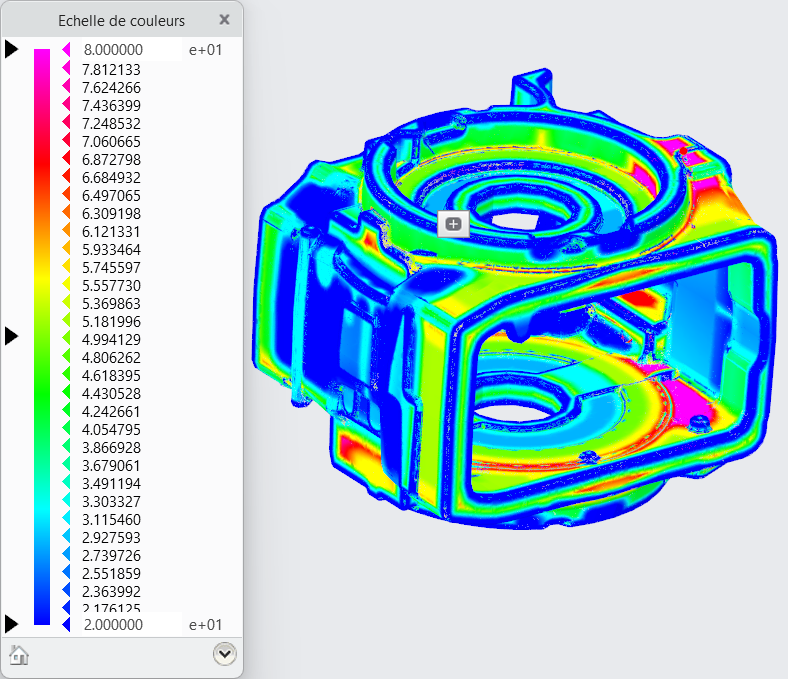

L'analyse d'épaisseur 3D a été améliorée pour renforcer la précision et l'interprétation des résultats grâce à la méthode Sphère bitangente (Rolling ball) et la visualisation en échelle de couleurs. La méthode Sphère bitangente (Rolling ball) est désormais définie comme méthode par défaut pour l'analyse d'épaisseur 3D. Cette méthode simule le roulement d'une sphère le long de l'intérieur d'une pièce pour mesurer le diamètre de la plus grande sphère qui tienne en chaque point.
La méthode Lancer de rayon (Ray tracing) est toujours disponible et a été améliorée pour inclure une légende en couleur. Auparavant, l'analyse d'épaisseur ne prenait en charge que la méthode Lancer de rayons (Ray tracing) avec une légende tricolore.
Avantages
• Détecte les zones fines qui peuvent provoquer des zones faibles et des zones épaisses susceptibles de causer des problèmes de refroidissement pendant la fabrication.
• Utilise la méthode sphère bitangente pour fournir une épaisseur précise et cohérente sur des géométries complexes.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Aucune limite. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
