Fonctions d'obturation des fuites (SEALS)
Cette section décrit les options disponibles dans le module d'obturation des fuites (SEALS) pour rechercher et fermer les intervalles indésirables à l'intérieur de la géométrie :
La première étape consiste à générer le maillage externe à l'aide de Emplacement du maillage (Mesh Location) sous Volumes extérieurs (Exterior Volumes) ou Tous les volumes (All Volumes) sous Génération du maillage (Mesh Generation) :

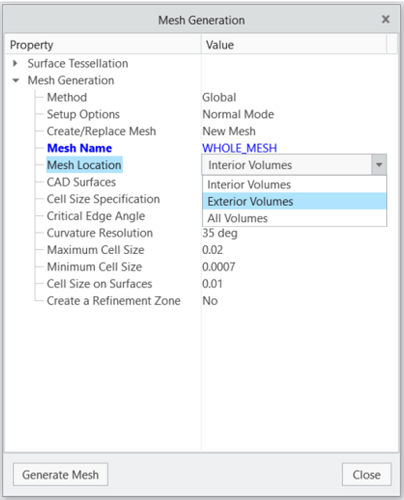

Génération de maillages pour les volumes externes
Après avoir généré le maillage, les fuites peuvent être identifiées comme suit :
Cliquez sur le ruban > > .

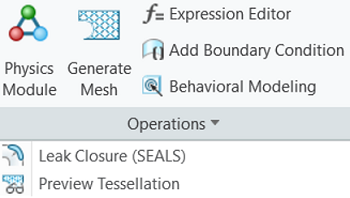

Option Obturation des fuites (SEALS) (Leak Closure (SEALS)) dans le ruban Creo Flow Analysis (Creo Flow Analysis)

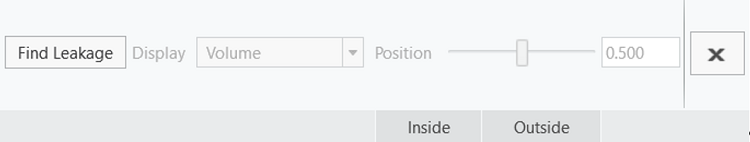

Fonctions d'obturation des fuites (SEALS)
Définition d'intérieur (Inside Definition)
La première étape consiste à définir l'emplacement des volumes intérieurs dans le modèle à l'aide des options suivantes :
1. Points (Points) : utilise un point de contrôle prédéfini qui doit être placé à un emplacement de coordonnées connu pour se trouver dans la région de fluide intérieure. La position et le nombre de points doivent être ajustés pour capturer efficacement la trajectoire de fuite. Plusieurs points peuvent être utilisés pour les géométries volumineuses et complexes :
 | Il peut être utile de définir les points à proximité des potentiels intervalles, où la probabilité de fuite est plus élevée. |
2. Carreaux (Patches) : permet de sélectionner un carreau de surface situé dans la région de fluide intérieure. Cette surface doit être définie avant le maillage de la géométrie. La position et le nombre de carreaux doivent être ajustés pour capturer efficacement la trajectoire de fuite. Cette méthode est avantageuse pour les modèles de grande taille comportant des intervalles connus, car elle simplifie le processus par rapport à la création de sources ponctuelles individuelles.
| | Il peut être utile de définir les carreaux à proximité des potentiels intervalles, où la probabilité de fuite est plus élevée. |
Extérieur (Outside)
Cette option est utilisée pour définir la frontière extérieure du volume. Par défaut, elle utilise les noms standard créés par le mailleur pour un volume d'écoulement extérieur.
Rechercher les fuites (Find Leakage)
Cliquer sur ce bouton permet d'identifier toutes les trajectoires de fuite en créant une isosurface du fluide dans le volume.
Affichage (Display)
Permet à l'utilisateur de sélectionner l'une des options suivantes :
1. Volume (Volume) : fournit un aperçu du volume interne après obturation de la fuite, indiquant le domaine de fluide conservé. Cela permet à l'utilisateur de vérifier le volume de fluide avant de poursuivre.
2. Fuites (Leaks) : fournit un aperçu de la surface imaginaire d'où le fluide s'écoule.
Position (Position)
Cette option permet de séparer le volume de fluide souhaité en définissant la grandeur ou en ajustant le curseur. Il s'agit d'une grandeur scalaire, qui peut varier entre 0 et 1. Une valeur inférieure permet au volume de fluide de s'étendre plus loin du point ou du carreau intérieur spécifié.
Obturer la fuite (Close Leakage)
Une fois l'étape de détection des fuites terminée, le bouton d'action en haut du panneau devient Obturer la fuite (Close Leakage). Une fois que vous avez sélectionné une position appropriée, cliquez sur ce bouton pour diviser le volume de maillage en deux sur la base de la surface affichée. Une fois cette séparation terminée, d'autres entités de volume apparaissent sous Domaines (Domains) dans l'arbre Flow Analysis (Flow Analysis). A partir de là, vous pouvez décider de supprimer le volume intérieur ou extérieur ou de conserver les deux, selon l'objectif de la simulation.
