Paramètres de finition de profilage 5 axes UGV
Les paramètres suivants sont propres aux séquences CN de finition de profilage 5 axes UGV. Ils sont répertoriés sous l'en-tête du nom de la branche que vous utiliserez lors du réglage des paramètres.
Pour une description des paramètres de fabrication standard disponibles pour tous les types de séquences CN, consultez la rubrique Paramètres de séquence CN standard.
Profondeur de coupe et surépaisseurs

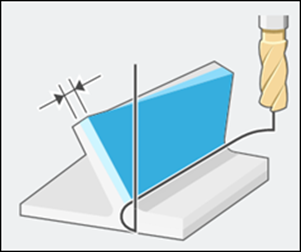

• Surépaisseur de profilage 5 axes (Swarf stock allowance) (ID : SWARF_STOCK_ALLOW)
Définit la quantité de brut restant après la coupe finale sur les surfaces de référence de profilage 5 axes.

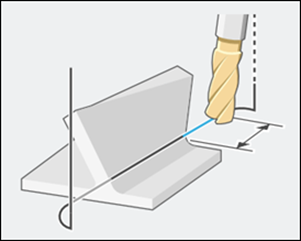

• Distance de dépassement au début (Start overtravel distance) (ID : START_OVERTRAVEL)
Ajoute automatiquement la distance au début de la trajectoire d'outil.

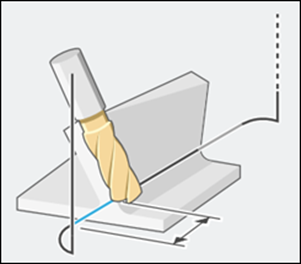

• Distance de dépassement à la fin (End overtravel distance) (ID : END_OVERTRAVEL)
Ajoute automatiquement la distance à la fin de la trajectoire d'outil.
Mouvements de section

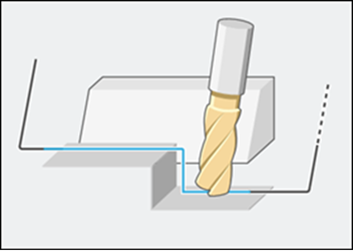

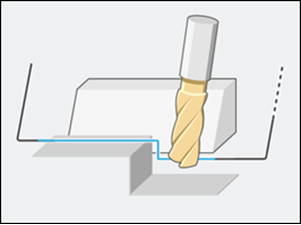

• Stratégie de trajectoire d'outil au sol (Floor toolpath strategy) (ID : FLOOR_TOOLPATH_STRATEGY)
Spécifie la stratégie de création de la trajectoire d'outil basée sur la surface du sol. Les valeurs possibles sont les suivantes :
◦ SUR_SOL (ON_FLOOR) : crée toujours la trajectoire d'outil par rapport à la surface du sol.
◦ SUR_SURF_PROFILAGE_ET_SOL (ON_SWARF_AND_FLOOR) : crée la trajectoire d'outil à l'intersection des surfaces de profilage 5 axes et du sol.
En l'absence d'intersection, la trajectoire d'outil est créée sur l'arête inférieure de la surface de profilage 5 axes.
• Stratégie de coupes multiples (Multiple cuts strategy) (ID : MULTI_CUT_STRATEGY)
Spécifie l'option de profondeur de coupe. Les options sont les suivantes :

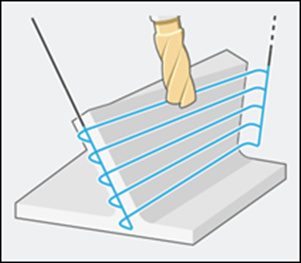

◦ PAR_PROF_PASSE_MAX (BY_MAX_STEP_DEPTH) : prend en compte la valeur du paramètre Profondeur de passe maximale (Maximum step depth) pour le profilage 5 axes.
◦ PAR_NOMBRE_COUPES (BY_NUMBER_CUTS) : prend en compte la valeur du paramètre Nombre de coupes (Number of cuts) pour le profilage 5 axes.
• Répétition de coupes multiples (Multiple cuts pattern) (ID : MULTI_CUT_PATTERN)
Spécifie l'option à utiliser pour générer des coupes par rapport aux courbes guides. Les options sont les suivantes :

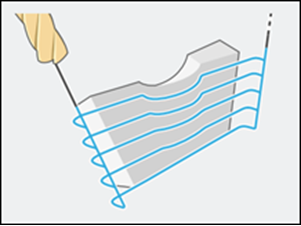

◦ INTER-COURBES (MORPH) : crée des coupes lissées entre les courbes guides supérieure et inférieure.

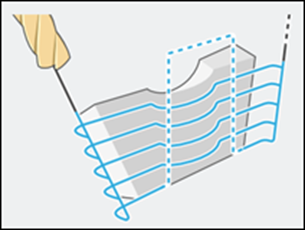

◦ DECALAGE_DU_HAUT (OFFSET_FROM_TOP) : crée des coupes parallèles à la courbe guide supérieure.

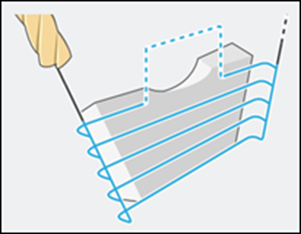

◦ DECALAGE_DU_BAS (OFFSET_FROM_BOTTOM) : crée des coupes parallèles à la courbe guide inférieure.

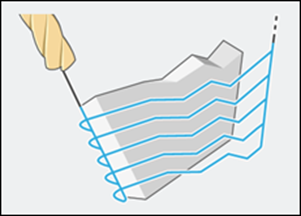

◦ ALIGNER_AVEC_LIGNE_CONTACT_LA_PLUS_LONGUE (ALIGN_WITH_LONGEST_CONTACT_LINE) : crée des coupes parallèles à la courbe guide la plus longue pour assurer une couverture complète de la zone.

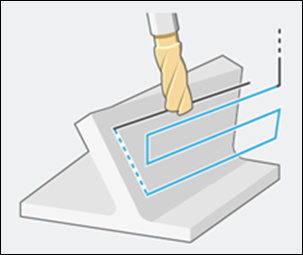

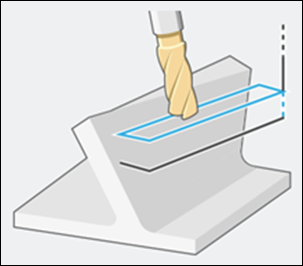

• Ordre de passes multiples (Multiple passes order) (ID : MULTI_PASS_ORDERS)
Spécifie l'ordre des passes multiples. Les options sont les suivantes :
◦ PAR_COUPE (BY_CUTS) : usine d'abord toutes les coupes, puis passe à la passe intérieure.
◦ PAR_PASSE (BY_PASSES) : usine d'abord toutes les passes, puis passe à la coupe suivante.
Paramètres de la machine

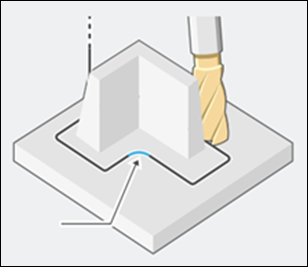

• Rayon de coin interne (Inner corner radius) (ID : INNER_CORNER_RADIUS)
Définit la taille du congé à utiliser pour contrôler l'arrondi des coins internes.
• Rayon de boucle externe (Outer loop radius) (ID : OUTER_LOOP_RADIUS)
Définit la taille de l'arc à utiliser pour contrôler la création de boucles au niveau des coins externes.
• Type de coin externe (Outer corner type) (ID : OUTER_CORNER_TYPE)
Spécifie l'option à utiliser pour traiter les coins externes. Les options sont les suivantes :
◦ COIN_AIGU (SHARP_CORNER) : conserve la définition de tous les coins externes.

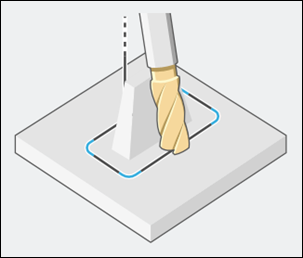

◦ ROULER_AUTOUR (ROLL_AROUND) : fait rouler l'outil autour de tous les coins externes pour enlever la définition.
◦ BOUCLE (LOOP) : crée des coins externes en étendant les segments droits et en les reliant à l'aide d'un arc pour former une boucle. Prend en compte la valeur du paramètre Rayon de boucle externe (Outer loop radius).
