Creo Ansys Simulation 中的随机振动分析
Creo Parametric 13.4.0.0
用户界面位置：要启用随机振动分析，请首先创建模态研究。在“设置”(Setup) 组溢出菜单中，为选定模态研究选中“随机振动”(Random Vibration) 复选框。
要为随机振动研究启用 PSD 载荷，首先在模型中至少定义一个固定约束。将启用“载荷”(Loads) 组中的 PSD 载荷，如下所示。
随机振动研究的 PSD 载荷
视频
说明
Creo Ansys Simulation 现支持模态研究中的随机振动分析。它包括阻尼选项以及用于在求解器设置中排除不重要的模式的选项。载荷被定义为频率的函数。结果和仿真探测提供随机振动特定结果。使用表示发生概率的比例因子 (sigma 级别) 显示结果。随机振动研究支持折线图类型的探测。

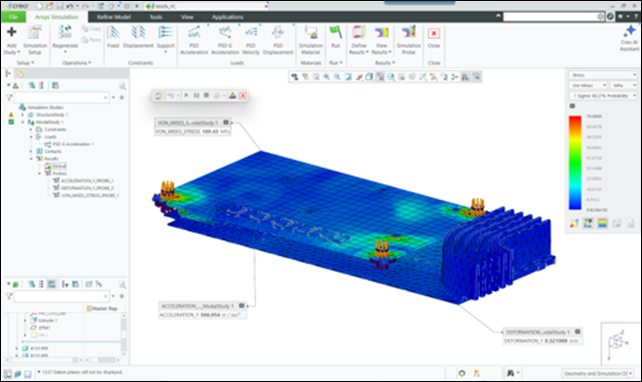

下图显示了随机振动研究的结果：
优点
此增强功能具有以下优点：
• 及早发现设计弱点，缩短开发时间
• 使用 PSD 输入实现逼真的动态行为
• 模拟不可预测的振动
附加信息
提示： | 无。 |
限制： | • PSD 载荷仅适用于固定约束 • 不支持自由模式 • 载荷只能是基于频率的表函数 • 动画和矢量图不可用 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
