泄漏封闭 (SEALS) 特征
本部分介绍泄漏封闭 (SEALS) 中用于查找和封闭几何内部多余间隙的可用选项：
第一步，在“网格生成”(Mesh Generation) 下，使用“网格位置”(Mesh Location) 生成外部网格作为“外体积块”(Exterior Volumes) 或“所有体积块”(All Volumes)：

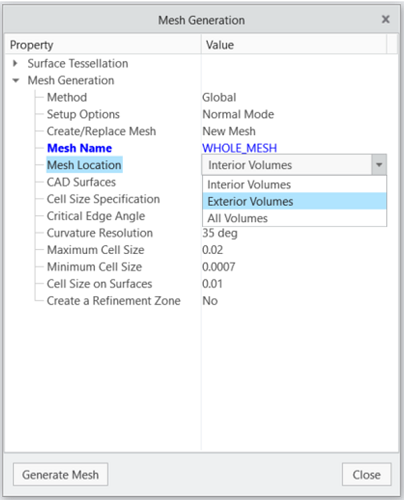

外部体积块的网格生成
生成网格后，可按如下方式标识泄漏：
单击 > > 选项卡。

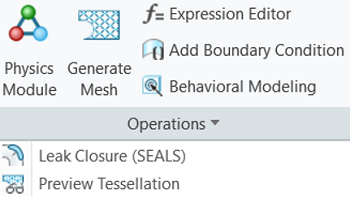

Creo Flow Analysis 功能区中的“泄漏封闭 (SEALS)”选项

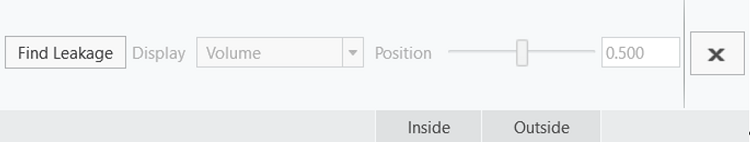

“泄漏封闭 (SEALS)”特征
内侧定义
第一步，使用下列任一方法定义内部体积块在模型中的位置：
1. 点：使用预定义监控点，该点需要放置在已知位于内部流体区域内的坐标位置上。为有效捕捉泄漏路径，应调整点的位置和数量。对于大型复杂几何，可以使用多个点：
 | 此选项有助于在可能出现间隙的位置附近定义点，这些位置泄漏的可能性较大。 |
2. 曲面片：用于选择内部流体区域内的曲面片。对几何进行网格化之前，需要先定义此曲面。为有效捕捉泄漏路径，应调整曲面片的位置和数量。这对于具有已知间隙的大型模型非常有用，因为与创建单个点源相比，它对流程进行了简化。
| | 此选项有助于在可能出现间隙的位置附近定义曲面片，这些位置泄漏的可能性较大。 |
外侧
此选项用于定义体积块的外边界。默认情况下，它将使用通过网格器为外部流体积块创建的标准名称。
查找泄漏
单击此操作按钮，可通过在体积块内创建流体的 ISO 曲面来标识所有泄漏路径。
显示
允许用户选择下列项之一：
1. “体积块”(Volume)：在泄漏封闭后提供内部体积块的预览，以显示保留的流体域。这允许用户在继续操作之前验证流体体积。
2. “泄漏”(Leaks)：提供有流体逸出的假想曲面的预览。
位置
此选项用于通过定义数量或调整滑块来分离所需的流体体积块。这是一个标量，可以在 0 到 1 之间变化。值较低时，允许流体体积从指定的内部点或曲面片进一步扩散。
封闭泄漏
完成“查找泄漏”(Find Leakage) 步骤后，面板顶部的操作按钮将变为“封闭泄漏”(Close Leakage)。用户选择相关位置后，单击此位置，网格体积块将根据显示的曲面一分为二。分离完成后，将在“Flow Analysis 树”(Flow Analysis Tree) 中的“域”(Domains) 下出现一个额外的体积块图元。在此处，用户可以根据仿真目的决定是删除内部体积块或外部体积块，还是同时保留两者。
