Conexión de cuerpos y superficies conservados
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario:
1. En la aplicación de diseño generativo, pulse en Añadir criterios de diseño (Add Design Criteria). Se abre el cuadro de diálogo Criterios de diseño (Design Criteria).

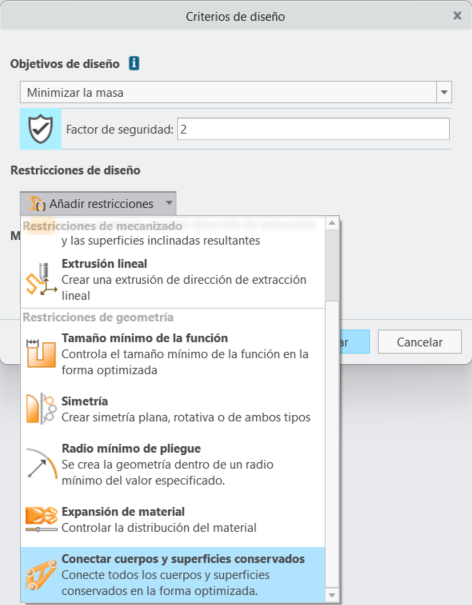

2. En Restricciones de diseño (Design Constraints), pulse en Añadir restricciones (Add Constraints) y, a continuación, pulse en Conectar cuerpos y superficies conservados (Connect Preserved Bodies and Surfaces).
Vídeos
Descripción
Ahora se pueden conectar todos los cuerpos y superficies conservados en el diseño generativo. Se ha añadido una nueva restricción geométrica denominada Conectar cuerpos y superficies conservados (Connect Preserved Bodies and Surfaces) al cuadro de diálogo Criterios de diseño (Design Criteria). Esta restricción es aplicable a todos los tipos de estudios.
Esta restricción es útil en los siguientes escenarios:

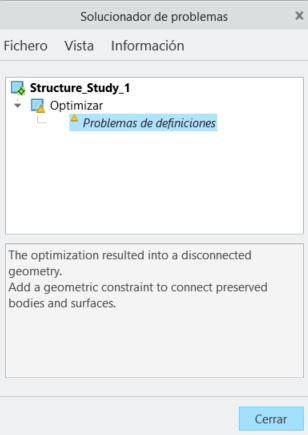

• Si la geometría optimizada no está conectada debido a una restricción excesiva.
• Si la geometría conservada está fuera de la ruta de carga.
• Si la conexión de todos los cuerpos y superficies conservados no es necesaria para este caso de uso.
En el árbol generativo, la restricción Conectar cuerpos y superficies conservados (Connect Preserved Bodies and Surfaces) se muestra en el nodo Información adicional (Additional Information).
Beneficios
Con esta mejora, se perfeccionan los resultados de optimización al capturar con mayor precisión la intención de diseño. La nueva restricción es fácil de aplicar.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
