Creo Parametric 12.4.0.0

Ahora se puede crear un laminado asociativo al hacer referencia a la configuración de laminación y a los objetos laminados de un diseño compuesto existente. De este modo, se pueden satisfacer las necesidades de mecanizado sin modificar el diseño compuesto de origen.

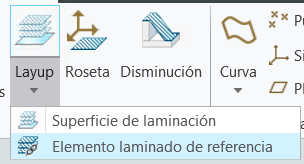

Al crear una función de laminado de referencia, solo los objetos laminados y sus propiedades se copian en el nuevo entorno de material compuesto. Las propiedades de diseño de los objetos laminados copiados y su orden de secuencia permanecen protegidos. Se pueden quitar los objetos laminados copiados o crear nuevos objetos laminados.

Se pueden aplicar operaciones de mecanizado, como la extensión y el empalme, a los objetos laminados copiados sin modificar el diseño compuesto existente. Además, se pueden utilizar todas las herramientas y operaciones de material compuesto estándar, como una muestra de núcleo, una simulación de drapeado, la solidificación y la creación de un libro de capas, con los objetos laminados copiados.

Con esta mejora, se permite la creación de un modelo de referencia de mecanizado de un modelo compuesto y se mejora la productividad.
