Combinación de capas de material desde zonas
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: en el entorno de diseño compuesto, pulse en Capas de material desde zonas (Plies From Zones).
Vídeos
Descripción
Cuando se crean múltiples capas de material basadas en zonas con la herramienta Capas de material desde zonas (Plies From Zones), ahora se pueden combinar capas similares entre distintas zonas.
Se puede realizar la combinación entre zonas haciendo coincidir filas de pila o desestimando filas de pila de la siguiente manera:
Para combinar capas similares que se definen en la misma fila de pila de diferentes conjuntos, utilice la opción Hacer corresponder fila de pila (Match stack row). El orden de las filas de pila define el orden resultante en el que se crean las capas de material combinadas.

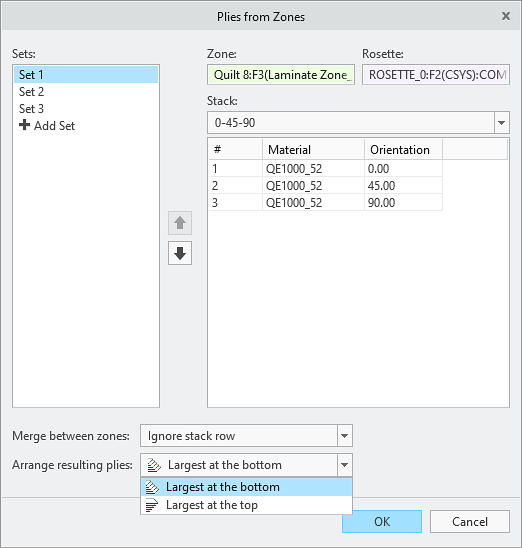

Para combinar capas similares definidas en conjuntos diferentes sin tener en cuenta la fila de la pila, utilice la opción Desestimar fila de pila (Ignore stack row). Puede organizar las capas combinadas en función de su área colocando la capa de material más grande en la parte inferior o en la parte superior. En la siguiente figura se muestran las opciones para organizar las capas combinadas resultantes después de seleccionar la opción Desestimar fila de pila (Ignore stack row).
Después de crear las capas de material basadas en zona con la herramienta Capas de material desde zonas (Plies From Zones), se puede reordenar el orden de las capas combinadas reordenando las funciones de capa de material basadas en zonas correspondientes.
Beneficios
Esta mejora optimiza la productividad y proporciona más funcionalidad para el diseño compuesto descendente conceptual, ya que permite combinar capas entre zonas y crear capas de material y núcleos basados en zonas.
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
No se conocen limitaciones.
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
