Mejora de la exportación de patrón plano
Creo Parametric 12.4.0.0
Ubicación en la interfaz de usuario: en el entorno de material compuesto, pulse en >
Exportar patrón plano (Export Flat Pattern).
Exportar patrón plano (Export Flat Pattern).Descripción

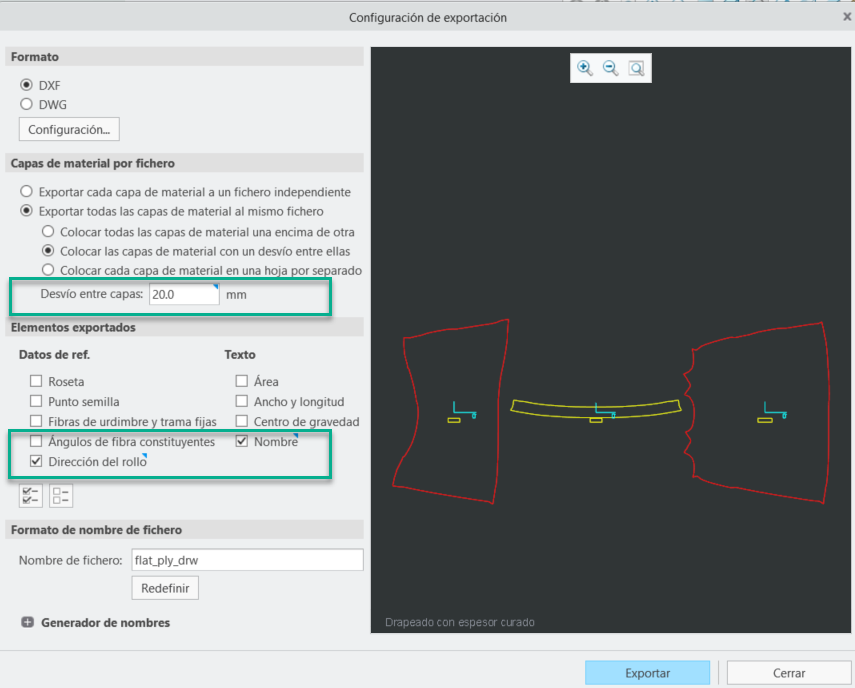

Al exportar los patrones planos de los objetos laminados, el cuadro de diálogo Configuración de exportación (Export Setup) se ha mejorado con más opciones para proporcionar un mejor control sobre los elementos exportados.
• Al exportar varios objetos laminados al mismo fichero, ahora se puede especificar la distancia entre los objetos laminados.
• Los nuevos marcadores Nombre (Name) y Dirección del rollo (Roll direction) ahora permiten incluir el nombre y la dirección de giro de un objeto laminado en el patrón plano. El nombre del objeto laminado se muestra justo debajo del punto semilla en el patrón plano.
En el fichero exportado:
• El tipo seleccionado de espesor de capa de material (curado o no curado) para drapear un objeto laminado se proporciona en el campo de información DXF.
• Se crean capas adicionales DXF en el fichero exportado para controlar por separado la visibilidad de la geometría y el texto del objeto laminado exportado.
Beneficios
Estas mejoras proporcionan un mejor control sobre la información exportada y mejoran la productividad.
Información adicional
Sugerencias: | ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Opciones de configuración nuevas: • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
