Visualización de cortes transversales en los resultados de Creo Ansys Simulation
Se pueden crear y ver los resultados de un gráfico de contorno recortado a lo largo de cualquier corte transversal de un modelo.
Para crear un corte transversal en un resultado activo, realice los siguientes pasos:
1. En el árbol del modelo, seleccione un resultado. Pulse con el botón derecho del ratón en
para activar el resultado.
para activar el resultado.2. Pulse en Sección (Section) para abrir la ficha Sección (Section).
3. Seleccione una referencia a lo largo de la cual desee ver una sección de los resultados.

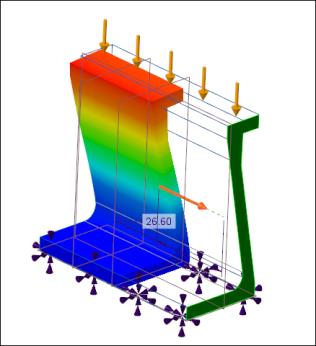

4. Mueva el punto de arrastre 3D para ver dinámicamente los resultados recortados a lo largo de la sección de la referencia.

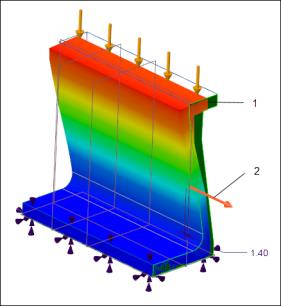

 1. Plano de referencia para corte transversal 2. Punto de arrastre 3D |  Mueva el punto de arrastre a lo largo de la dirección de referencia para ver los resultados recortados. |
5. Pulse en
Aceptar (OK) para guardar los resultados del corte transversal. Los resultados del corte transversal se guardan en el árbol del modelo, desde donde se pueden ver, editar o borrar.
Aceptar (OK) para guardar los resultados del corte transversal. Los resultados del corte transversal se guardan en el árbol del modelo, desde donde se pueden ver, editar o borrar.Para ver los resultados a lo largo de un corte transversal del modelo creado anteriormente, seleccione el corte transversal en el árbol del modelo. Pulse con el botón derecho del ratón en para activar los resultados.

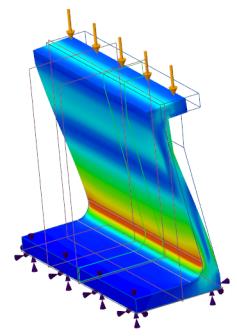

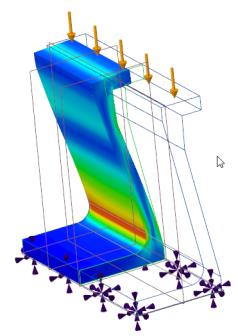

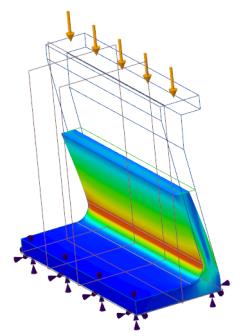

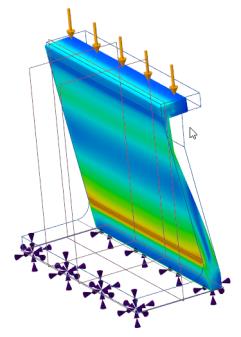

para activar los resultados.Resultados completos sin ninguna sección seleccionada  | Resultados con corte transversal a lo largo de la dirección X seleccionada  | Resultados con corte transversal a lo largo de la dirección Y seleccionada  | Resultados con corte transversal a lo largo de la dirección Z seleccionada  |
Pulse en
de la leyenda para ocultar o mostrar la vista de alambre del modelo en los resultados.
de la leyenda para ocultar o mostrar la vista de alambre del modelo en los resultados. |  |

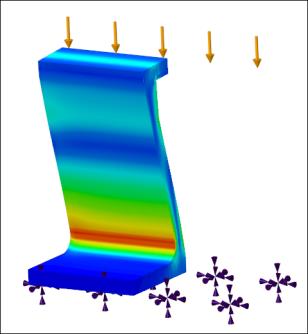

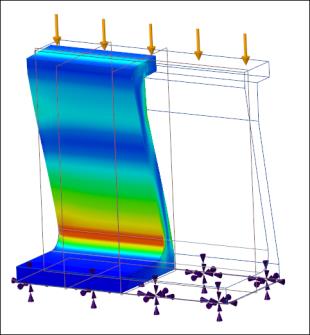

Corte transversal a lo largo del eje Z con el modelo de alambre mostrado. | Corte transversal a lo largo del eje Z con el modelo de alambre oculto |
