Visualización de resultados globales
Visualización de resultados globales
Los resultados globales se calculan para cada estudio que se ejecuta. Cuando se completa la ejecución de un estudio, los resultados globales están disponibles y se pueden ver en las ventanas gráficas mediante uno de los siguientes métodos:
• Pulse en > para mostrar los resultados en el modelo en la ventana gráfica.
• En el árbol de simulaciones, seleccione > . Pulse con el botón derecho del ratón en
para activar los resultados. Los resultados se muestran en el modelo en la ventana gráfica.
para activar los resultados. Los resultados se muestran en el modelo en la ventana gráfica.Seleccione la cantidad de los resultados globales que desea ver en la leyenda de los resultados.
Minibarra de herramientas de resultados
Los resultados globales se muestran junto con una minibarra de herramientas en la que se incluyen los siguientes comandos:
•
: se utiliza como punto de control para arrastrar y reposicionar la minibarra de herramientas en cualquier lugar de la ventana gráfica.
: se utiliza como punto de control para arrastrar y reposicionar la minibarra de herramientas en cualquier lugar de la ventana gráfica.•

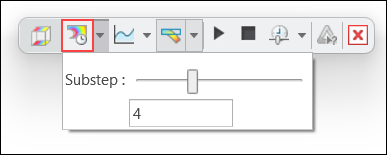

: permite abrir el control Resultados de los pasos secundarios (Substep Results). Mueva la corredera para ver los resultados en distintos subpasos. Como alternativa, escriba el subpaso para el que desea ver los resultados.
: permite abrir el control Resultados de los pasos secundarios (Substep Results). Mueva la corredera para ver los resultados en distintos subpasos. Como alternativa, escriba el subpaso para el que desea ver los resultados.

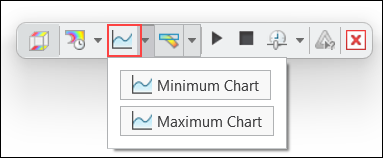

• Pulse en
Gráfico de mínimos (Minimum Chart) y Gráfico de máximos (Maximum Chart) para ver gráficos de los valores mínimo y máximo de la cantidad de resultados en diferentes subpasos.
Gráfico de mínimos (Minimum Chart) y Gráfico de máximos (Maximum Chart) para ver gráficos de los valores mínimo y máximo de la cantidad de resultados en diferentes subpasos.

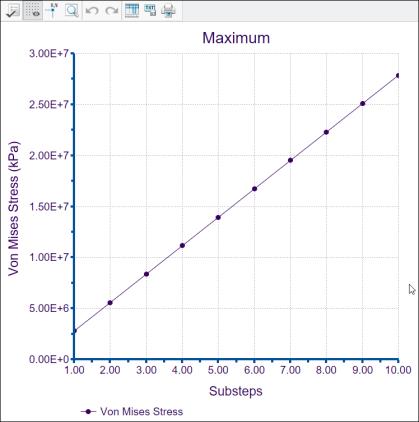

En la siguiente figura se muestra el valor máximo de la tensión Von Mises en 10 subpasos diferentes.
•
: permite alternar entre mostrar los resultados deformados o no deformados. Por defecto, se muestran los resultados deformados.
: permite alternar entre mostrar los resultados deformados o no deformados. Por defecto, se muestran los resultados deformados.En la siguiente figura se muestra cómo aparecen los resultados sin deformar y los resultados deformados que se aplican a la escala con diferentes valores.
Modelo | Resultados no deformados | Resultados deformados con escala automática = 1 | Resultados deformados con escala automática = 5 |
|---|---|---|---|
 |  |  |  |
Pulse en la flecha situada junto a para utilizar las siguientes opciones adicionales para los resultados deformados:
para utilizar las siguientes opciones adicionales para los resultados deformados:◦ Escala automática (Autoscale): opción por defecto. Seleccione un valor fijo de la lista adyacente como factor de escala para los resultados deformados.
◦ Escala de deformación (Deformation Scale): permite especificar un número real positivo como factor de escala para los resultados deformados, donde un valor de 1 indica sin escala o un auténtico resultado.
• Las siguientes opciones permiten controlar la visualización de los resultados animados:
◦
Iniciar (Start): permite iniciar la animación de los resultados de deformación.
Iniciar (Start): permite iniciar la animación de los resultados de deformación.◦
Pausar (Pause): permite detener la animación de los resultados de deformación.
Pausar (Pause): permite detener la animación de los resultados de deformación.◦
Detener (Stop): permite detener la animación de los resultados de deformación.
Detener (Stop): permite detener la animación de los resultados de deformación.◦
Velocidad (Speed): permite cambiar la velocidad de la animación.
Velocidad (Speed): permite cambiar la velocidad de la animación.•
: permite crear una consulta de simulación que permite ver los resultados en un punto. La consulta de simulación solo está disponible para los resultados no deformados.
: permite crear una consulta de simulación que permite ver los resultados en un punto. La consulta de simulación solo está disponible para los resultados no deformados.•
: permite detener la visualización de los resultados.
: permite detener la visualización de los resultados.
