Precargas de elementos de sujeción en Creo Ansys Simulation
Acerca de las cargas previas
Una carga previa de un elemento de sujeción simula la condición cargada previamente (sin carga externa) de un elemento de sujeción en la que se aprieta un elemento de sujeción aplicando un par de apriete a la cabeza o tuerca del perno. El proceso de apriete comprime los elementos y asegura la unión. Esta fuerza de compresión sobre los elementos estructurales se denomina fuerza de cierre o presión de fijación y da lugar a una reducción de la longitud de agarre, que es la distancia entre la cabeza del perno y la tuerca (o el orificio roscado en el caso de un tornillo) después del apriete. Se puede definir una carga previa mediante cualquiera de estas tres cantidades: par aplicado al cabezal o a la tuerca, fuerza de cierre o ajuste de la longitud de la apretadura.

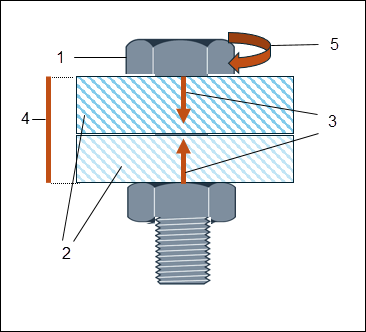

1. Cabeza de perno
2. Pestañas representadas como dos elementos estructurales
3. Fuerza de cierre o presión de fijación
4. Longitud de la empuñadura
5. Par de apriete aplicado a la cabeza del perno
Definición de cargas previas
Realice los siguientes pasos para definir una carga previa en un elemento de sujeción.
1. Pulse en
Carga previa (Preload) en el grupo Cargas (Loads). Se abre el cuadro de diálogo Carga previa (Preload). En el área Referencias (References) del cuadro de diálogo se muestran todas las sujeciones del modelo.
Carga previa (Preload) en el grupo Cargas (Loads). Se abre el cuadro de diálogo Carga previa (Preload). En el área Referencias (References) del cuadro de diálogo se muestran todas las sujeciones del modelo.2. Seleccione uno o más elementos de sujeción del cuadro Referencias (References).
3. Seleccione uno de los siguientes valores de la lista Definir por (Define by) para especificar el método de aplicación de la carga previa:
◦ Presión de fijación (Clamp load): permite especificar el valor de la carga previa desarrollada en la espiga del perno con las unidades de fuerza adecuadas.
◦ Ajuste de la longitud de apretadura (Grip length adjustment): permite especificar cuánto se comprimen las pestañas como resultado de la aplicación de la carga previa. Seleccione las unidades de longitud adecuadas.
◦ Torsión (Torque): permite especificar el valor de torsión que se debe aplicar para apretar el perno a su estado de carga previa. El valor debe ser un valor positivo distinto de cero. Además, especifique los siguientes parámetros:
▪ Diámetro de perno (Bolt diameter): especifique el diámetro del perno.
▪ Coeficiente de torsión (Torque coefficient): permite especificar el coeficiente de fricción. Esto depende de las propiedades del material del perno y las pestañas. El valor debe ser un valor positivo distinto de cero menor que 1.
4. Pulse en Aceptar (OK) para crear la carga previa. La carga previa se muestra en el árbol del modelo, bajo el nodo Cargas (Loads).
Cuando se copia una carga previa de un estudio a otro, las sujeciones asociadas también se copian en el otro estudio. Cuando se borra un elemento de sujeción, también se borra la carga previa asociada.
