Sujeciones en Creo Ansys Simulation
Acerca de las sujeciones
Se pueden crear sujeciones idealizadas que son representaciones simplificadas de uniones atornilladas. Las sujeciones se pueden utilizar para estudiar los efectos de la transferencia de carga entre cuerpos o conjuntos y para calcular la tensión y la deformación en el modelo.
Se pueden crear sujeciones entre dos o más pestañas mediante una superficie interna de un taladro de perno o un eje de taladro de perno.

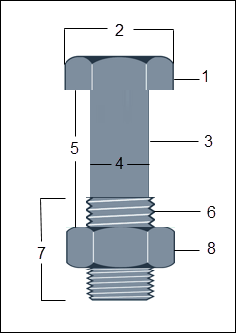

En la siguiente figura se muestran las distintas cotas de un elemento de sujeción:
1. Cabeza de perno
2. Diámetro de la cabeza del perno
3. Espiga
4. Diámetro de la espiga
5. Longitud de la empuñadura
6. Roscas
7. Longitud de rosca
8. Tuerca
Directrices sobre la creación de elementos de sujeción
Al crear sujeciones, siga estas directrices:
• Las sujeciones solo se pueden crear en cuerpos sólidos.
• El diámetro de la espiga del perno debe ser menor que el diámetro del taladro del perno.
• El diámetro de la cabeza del perno debe ser mayor que el diámetro de la espiga del perno.
• El diámetro de la cabeza del perno debe ser mayor que el diámetro del taladro del perno.
• Los materiales del elemento de sujeción deben ser solo materiales isótropos lineales. Al definir un elemento de sujeción con materiales que no están incluidos en la biblioteca de sujeciones estándar, asegúrese de tener definiciones válidas para los siguientes parámetros:
Parámetro | Unidad |
|---|---|
Density (Densidad) | kg/m3 |
módulo de Young | Pa |
Coeficiente de Poisson | N/D |
Coeficiente de expansión térmica | 1/C |
Límite elástico a tracción | Pa |
Conductividad térmica | W/m-K |
Calor específico | kJ/kg.C |
• Si todas las pestañas conectadas tienen un orificio pasante, se crea una cabeza de perno en ambos extremos del elemento de sujeción.
• Si una de las pestañas no tiene un orificio pasante, el perno se crea con una cabeza de perno en un solo extremo, tal como se muestra en la siguiente figura (tipo de tornillo del elemento de sujeción):
• Si todas las pestañas tienen taladros pasantes, pero la cara inferior de la última pestaña no es perpendicular al eje del taladro, la sujeción se crea con una cabeza de perno en un solo extremo, tal como se muestra en la siguiente figura:
Si solo hay dos pestañas y la inferior tiene una superficie final curvada, no se puede crear un elemento de sujeción.
• Al crear un elemento de sujeción, el eje del elemento de sujeción debe ser perpendicular a las pestañas.
• El elemento de sujeción debe tener bridas conectadas para funcionar correctamente. Se debe seleccionar un mínimo de dos pestañas para crear un elemento de sujeción.
• Para crear elementos de sujeción entre pestañas que están a cierta distancia entre sí pero que tienen taladros coaxiales, tal como se muestra en la figura siguiente, seleccione la casilla Crear un elemento de sujeción a través de los taladros coaxiales separados (Create fastener through the separated coaxial holes):
• Las pestañas finales de las referencias seleccionadas deben tener superficies planas. Si las pestañas finales tienen superficies curvas, como se muestra en la siguiente figura, no se puede crear el elemento de sujeción.
• Las pestañas finales de las referencias seleccionadas deben tener aristas circulares. Las aristas rectas, tal como se muestran en la siguiente figura, no se permiten y no se creará el elemento de sujeción.
• Las referencias seleccionadas para la definición de sujeción deben ser cilindros completos. En el siguiente ejemplo, los taladros de los pernos son cilindros parciales, por lo que no se puede crear el elemento de sujeción.
Si hay geometría intermedia entre las pestañas superior e inferior, se crea el elemento de sujeción, pero se recibe un aviso y se debe tener en cuenta este punto al interpretar los resultados del estudio.
Elementos de sujeciones con diferentes cotas
Al crear un elemento de sujeción que pasa a través de múltiples referencias con diferentes cotas, la creación del elemento de sujeción puede fallar por los siguientes motivos:
• El diámetro de la espiga del perno es mayor que el diámetro del taladro del perno, lo que impide que el perno encaje en el taladro.
• El diámetro de la cabeza del perno es menor que el diámetro de la espiga del perno: esto hace que la cabeza del perno pase a través del orificio y no asegure el elemento de sujeción.
• El diámetro de la cabeza del perno es menor que el diámetro del taladro del perno: la cabeza del perno no asegura correctamente el elemento de sujeción.
• No se han encontrado pestañas conectadas para la referencia seleccionada: para definirse correctamente, el elemento de sujeción requiere al menos dos pestañas que estén en contacto.
• No se han encontrado taladros coaxiales separados para las referencias seleccionadas: si se selecciona la casilla Crear un elemento de sujeción a través de los taladros coaxiales separados (Create fastener through the separated coaxial holes), pero los taladros de perno seleccionados no son coaxiales, no se puede crear el elemento de sujeción.
• El eje de las referencias no es perpendicular a las pestañas.
• No se han encontrado pestañas finales con superficies planas para las referencias seleccionadas.
• No se han encontrado pestañas finales con aristas circulares para las referencias seleccionadas
