Procedimiento para crear secuencias de mecanizado de contrasalida de HSM
Defina una secuencia de mecanizado de contrasalida de 3 ejes para quitar material de las áreas de contrasalida.
Compruebe que la operación activa haga referencia a una máquina herramienta de fresado o de torneado-fresado.
*
El comando Mecanizado de contrasalida de HSM (HSM Undercut Machining) con el centro de trabajo de fresado/torneado está disponible cuando se tienen las licencias de Complete Machining y Mold Machining basado en ModuleWorks.
1. Pulse en Fresado (Mill) > Mecanizado de contrasalida de HSM (HSM Undercut Machining) del grupo Fresado de alta velocidad (High Speed Milling). Se abre la ficha Mecanizado de contrasalida de HSM (HSM Undercut Machining).
2. Pulse en Administrador de herramientas (Tool Manager) o seleccione Editar herramientas (Edit Tools) de la lista Herramientas (Tool) para abrir el cuadro de diálogo Configuración de herramientas (Tools Setup) y añadir una nueva herramienta de corte o cambiar los parámetros de la herramienta. La lista de herramientas incluye solo las herramientas válidas para el paso.
*
Para visualizar las herramientas del paso actual y el cabezal activo en la máquina herramienta, defina la opción INCLUDE_ALL_TOOLS_IN_LIST en YES.
Las herramientas soportadas para esta secuencia son las siguientes:
◦ Fresado de contrasalidas (por defecto)
◦ Cortadora de clave
De forma alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Herramientas (Tools).
3. Para obtener una vista previa de la herramienta de corte y su orientación en la ventana gráfica, pulse en Vista previa de herramienta (Tool Preview) al lado de la lista Herramienta (Tool).
*
El botón Vista previa de herramienta (Tool Preview) de la herramienta está disponible después de seleccionar una herramienta.
De forma alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione la opción Vista previa de herramienta (Tool Preview) del menú de accesos directos. Después de seleccionar una herramienta, la opción Vista previa de herramienta (Tool Preview) estará disponible en el menú de accesos directos de la ventana gráfica.
Para salir de la vista previa de la herramienta, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Cancelar vista previa de la herramienta (Cancel tool preview) del menú de accesos directos, o bien pulse en Vista previa (Preview) de nuevo.
4. Para cambiar el sistema de coordenadas que define la orientación del paso, pulse en el selector adyacente a y seleccione un sistema de coordenadas. Si el sistema de coordenadas de la operación difiere del sistema de coordenadas del paso, pulse con el botón derecho del ratón en el selector de los siguientes comandos:
◦ Por defecto (Default): permite reemplazar el sistema de coordenadas seleccionado por la referencia por defecto. El valor por defecto es la orientación que se copia del paso anterior o de la operación.
◦ Información (Information): permite visualizar la información del sistema de coordenadas seleccionado.
Si la configuración del centro de trabajo tiene dos cabezales, elija Husillo principal (Main Spindle) o Subcabezal (Sub Spindle) de la lista y seleccione un sistema de coordenadas individual para el cabezal principal y el subcabezal.
*
El subcabezal está disponible cuando se tienen las licencias de mecanizado de molde basado en Complete Machining y ModuleWorks. Después de especificar un sistema de coordenadas para una secuencia CN, este permanecerá en vigor hasta que se cambie.
De forma alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Orientación (Orientation) del menú de accesos directos.
5. Defina las opciones en las siguientes fichas:
6. Pulse en para abrir una ventana Datos LC (CL Data) independiente.
7. Pulse en para obtener una vista previa dinámica de la trayectoria de herramienta en la ventana gráfica.
8. Después de definir los elementos obligatorios del paso, seleccione un comando para la validación de la trayectoria de herramienta:
◦ Para reproducir la trayectoria de herramienta, pulse en la flecha situada junto a y seleccione .
◦ Para volver a calcular la trayectoria de herramienta, pulse en la flecha situada junto a y seleccione .
◦ Para ejecutar la verificación de sobrecorte en las superficies de la pieza de referencia, pulse en la flecha situada junto a y seleccione .
◦ Para ver la simulación de la eliminación de material mientras la herramienta corta la pieza trabajada, pulse en la flecha situada junto a y seleccione . Se abre la ficha Eliminación de material (Material Removal) con el entorno de simulación integrado.
9. Seleccione una de las siguientes opciones para completar la secuencia:
◦ Pulse en para guardar los cambios.
◦ Pulse en para pausar el proceso y utilizar una de las herramientas asíncronas o pulse en para reanudar.
◦ Pulse en para cancelar los cambios.
Ficha Referencia (Reference)
Seleccione las referencias de mecanizado y, opcionalmente, defina los bucles de contención.
Defina las siguientes opciones:
• Modelo de referencia (Reference model): permite seleccionar una pieza de referencia que conste de un solo cuerpo o de múltiples cuerpos, o bien seleccionar un cuerpo de una pieza de referencia para utilizarlo en el paso de mecanizado de contrasalida.
Como alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione la opción Modelo de referencia (Reference Model) del menú de accesos directos.
• Bucles de contención (Containment Loops): permite seleccionar bucles cerrados individuales en el selector o pulsar en Detalles (Details) y seleccionar cadenas de bucles. Se mecanizan las áreas del interior de los bucles. Como alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione la opción Bucles de contención (Containment Loops) del menú de accesos directos.
Pulse en para girar el área de contención e invertir el lado de mecanizado. solo está disponible para un bucle de contención 3D.
Ficha Parámetros (Parameters)
Permite especificar los parámetros de mecanizado necesarios. También se puede pulsar en para copiar los parámetros de un paso anterior o en para editar los parámetros específicos de la secuencia de mecanizado de contrasalida. Por defecto, los parámetros obligatorios para la herramienta seleccionada se definen por relaciones que se pueden modificar en el cuadro de diálogo Relaciones (Relations).
De forma alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Parámetros (Parameters) del menú de accesos directos.
Para obtener más información sobre los parámetros específicos de la secuencia de mecanizado de contrasalidas, consulte Parámetros de secuencia de mecanizado de contrasalida.
Ficha Distancia de seguridad (Clearance)
Opcionalmente, permite definir la retracción y los puntos inicial y final en la trayectoria de herramienta.
• Retraer (Retract): permite especificar lo siguiente las opciones que se indican a continuación.
◦ Tipo (Type) (el tipo por defecto es Plano (Plane))
◦ Referencia (Reference)
◦ Valor (Value)
• Puntos inicial y final (Start and End Points): permite especificar las opciones Punto inicial (Start point) y Punto final (End Point) de la trayectoria de herramienta.
De forma alternativa, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Punto de inicio (Start Point) y Punto final (End Point) del menú de accesos directos para seleccionar los puntos inicial y final de la trayectoria de herramienta.
Pestaña Contrasalida (Undercut)
Seleccione las opciones siguientes:
• Mecanizar solo contrasalidas (Machine only undercuts): seleccione la casilla para mecanizar solo las áreas de contrasalida. Esta casilla está seleccionada por defecto.
Si se despeja esta casilla, se mecanizarán todas las superficies visibles y no visibles de la pieza de referencia.
• Conectar trayectoria de herramienta segmentada (Connect segmented toolpath): seleccione la casilla para vincular todos los movimientos de trayectoria de herramienta segmentada.

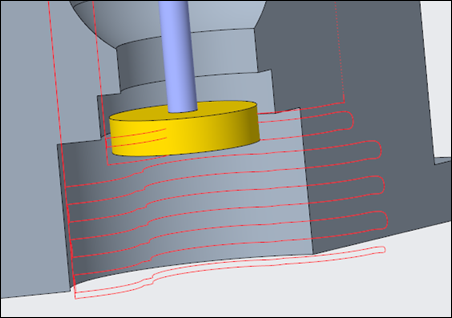

Por ejemplo, cuando la casilla Conectar trayectoria de herramienta segmentada (Connect segmented toolpath) está despejada:
Por ejemplo, cuando se selecciona la casilla Conectar trayectoria de herramienta segmentada (Connect segmented toolpath):
*

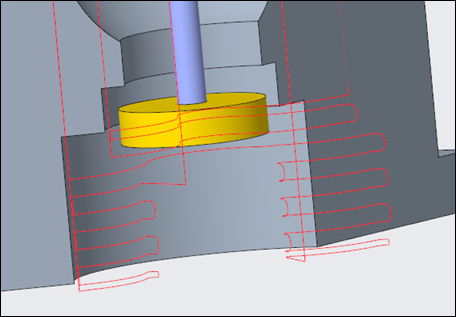

Si se desactiva la casilla Conectar trayectoria de herramienta segmentada (Connect segmented toolpath), se impide el corte de aire durante el mecanizado de contrasalidas.
• Holgura radial de la contrasalida (Undercut radial clearance): permite introducir la distancia de seguridad radial para la aproximación y retracción seguras de la herramienta al mecanizar las áreas de contrasalida.
Por ejemplo, cuando el valor de Holgura radial de la contrasalida (Undercut radial clearance) se define en 0:
Por ejemplo, cuando el valor de Holgura radial de la contrasalida (Undercut radial clearance) se define en mayor que 0:
• Profundidad de paso adaptativa (Adaptive step depth): seleccione esta casilla para crear rodajas de paso de profundidad adaptativas durante el mecanizado de contrasalidas. Las rodajas adicionales de la trayectoria de herramienta se generan en las áreas rasas. Después de seleccionar esta casilla, los siguientes parámetros estarán disponibles:
◦ Profundidad de paso mínima (Minimum step depth): permite determinar la distancia mínima entre dos pasadas adyacentes en la dirección de mecanizado especificada.
◦ Ancho de paso máximo (Maximum step over): permite definir la distancia máxima entre los dos cortes contiguos medidos en el plano XY.
Las rodajas adaptativas se añaden cuando la distancia entre las dos rodajas de profundidad de paso constante consecutivas en el plano XY es mayor que el valor de Ancho de paso máximo (Maximum step over). Las rodajas se añaden hasta que la rodaja de ancho de paso máximo se vuelve similar o igual a la siguiente rodaja conjugativa.
Las rodajas adaptativas no se generan en los siguientes casos:
◦ El valor de Profundidad de paso mínima (Minimum step depth) es mayor que la mitad del valor de profundidad de paso constante. Por ejemplo, si el valor de Profundidad de paso mínima (Minimum step depth) es de 2.0 mm y el valor de STEP_DEPTH es de 1.0 mm, no se generan rodajas adaptativas.
◦ El valor de Ancho de paso máximo (Maximum step over) es mayor que la distancia entre las dos rodajas de profundidad constante consecutivas medidas en el plano XY.

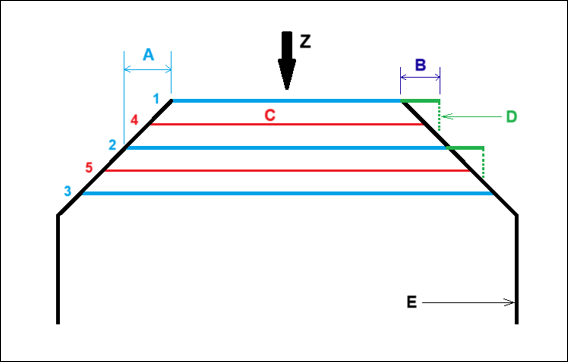

En la siguiente imagen se muestra cómo se añaden las rodajas adaptativas en las áreas rasas:
1. Rodajas de profundidad de paso constante
2. Rodajas de profundidad de paso constante
3. Rodajas de profundidad de paso constante
4. Rodajas de profundidad de paso adaptativas
5. Rodajas de profundidad de paso adaptativas
A: distancia entre dos rodajas de profundidad de paso constante consecutivas en el plano XY
B: ancho de paso máximo en el plano XY
C: rodajas de profundidad de paso adaptativas
D: proyección del paso máximo sobre la rodaja en la dirección Z
E: área de superficie de contrasalida
Caso 1: cuando el valor de Ancho de paso máximo (Maximum step over) en el plano XY (B) es menor que la distancia entre las dos rodajas de profundidad de paso constante consecutivas (A), las rodajas de profundidad adaptativas se añaden en medio de las dos rodajas de profundidad de paso constante consecutivas.
Caso 2: cuando el valor de Ancho de paso máximo (Maximum step over) el plano XY (B) es mayor que la distancia entre las dos rodajas de profundidad de paso constante consecutivas (A), no se generan las rodajas de profundidad adaptativas.
Caso 3: cuando el valor de Ancho de paso máximo (Maximum step over) el plano XY (B) es igual a la distancia entre las dos rodajas de profundidad de paso constante consecutivas (A), no se generan las rodajas de profundidad adaptativas.
Caso 4: cuando el valor de Ancho de paso máximo (Maximum step over) en el plano XY (B) es menor que la distancia entre las dos rodajas de profundidad de paso constante consecutivas (A) y el valor de Profundidad de paso mínima (Minimum step depth) es mayor que la mitad del valor de STEP_DEPTH, no se generan las rodajas de profundidad adaptativas.
*
Si se selecciona la casilla Profundidad de paso adaptativa (Adaptive step depth), las superficies planas de las áreas de contrasalida no se mecanizan completamente.
Para mecanizar las superficies de contrasalida planas, utilice uno de los siguientes métodos:
• Defina un valor de tolerancia más preciso.
• Despeje la casilla Profundidad de paso adaptativa (Adaptive step depth).
• Especifique un valor de profundidad de paso grande si desea mecanizar solo las superficies de contrasalida planas.
Ficha Enlazar (Link)
Defina los tipos de aproximación y de vínculo
• Aproximación (Lead): permite especificar las opciones que se indican a continuación.
◦ Aproximación de entrada y de salida (Lead-in and Lead-out): permite seleccionar los movimientos de entrada y salida de las superficies de mecanizado.

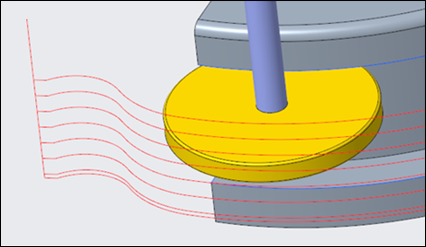

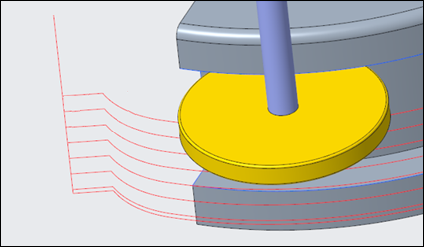

▪ Ninguno (None): la herramienta entra o sale sin ningún movimiento de guía de entrada y salida.
▪ Arco tangencial (Tangential arc) (por defecto): la herramienta toma el arco horizontal para las áreas en pendiente y el arco vertical para las áreas rasas mientras realiza un movimiento de entrada y salida.
▪ Arco tangencial horizontal (Horizontal tangential arc): la herramienta toma el arco horizontal para todas las áreas mientras realiza un movimiento de entrada y salida.
◦ Radio de aproximación (Lead radius): permite introducir el radio del arco para la entrada y salida de la trayectoria de herramienta como un porcentaje del diámetro de la herramienta (valor por defecto) o valor absoluto. El valor por defecto es 25 por ciento.
• Enlaces (Links): permite definir los tipos de conexión entre rodajas adyacentes con las opciones que se indican a continuación.
◦ Enlaces pequeños (Small links): se puede seleccionar una de las opciones que se indican a continuación.

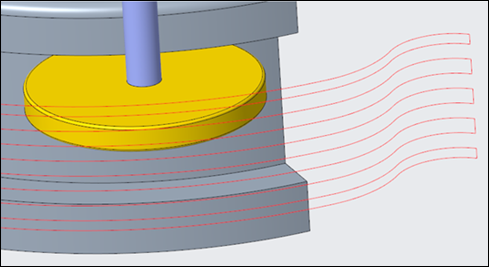

▪ Directo (Direct): permite crear la conexión más corta en línea recta entre las rodajas, sin ningún movimiento de retracción.

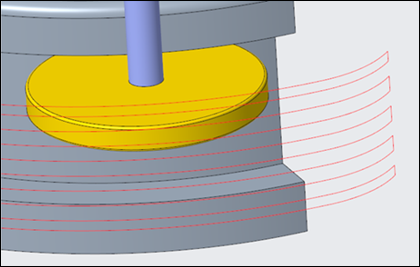

▪ Seguir superficie (Follow Surface): permite crear una conexión que sigue la geometría existente entre las rodajas sin ningún movimiento de retracción.

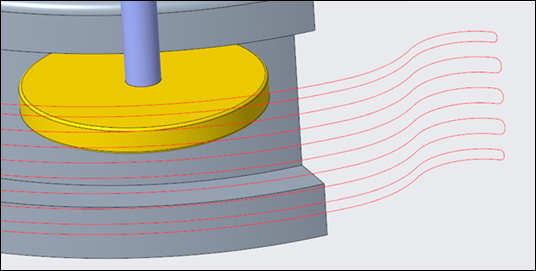

▪ Spline de mezcla (Blend Spline) (por defecto): permite crear una conexión en arcos tangenciales entre las rodajas.

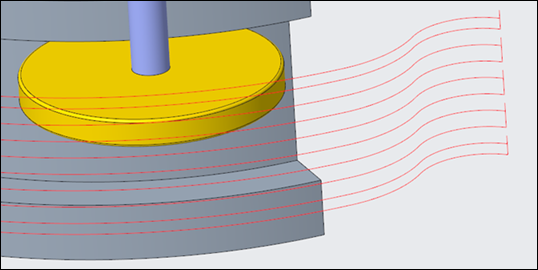

▪ Retraer hasta distancia de seguridad (Retract to Clear Distance): permite crear una conexión en línea recta entre las rodajas. La herramienta se retrae hasta la distancia de seguridad especificada.

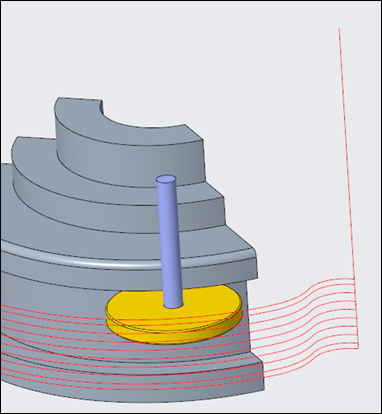

▪ Retraer hasta el plano de retracción (Retract to Retract Plane): permite crear una conexión en línea recta entre las rodajas. La herramienta se retrae hasta el plano de retracción al conectar rodajas.
*
Si el tipo de vínculo seleccionado no satisface las condiciones de seguridad, se utiliza el siguiente tipo de vínculo seguro.
◦ Umbral de enlace pequeño (Small link threshold): permite introducir un valor de umbral para el parámetro SMALL_LINK como porcentaje de la profundidad del paso (valor por defecto) o valor absoluto. Los vínculos más pequeños que el valor umbral se consideran vínculos pequeños. El valor de umbral por defecto es 110 por ciento.
Ficha Opciones (Options)
Abra una pieza o un conjunto para utilizarlo como adaptador de herramienta de corte. De manera alternativa, pulse en para copiar el adaptador de herramienta de corte de otro paso.
Ficha Movimientos de herramienta (Tool Motions)
Para crear un movimiento de herramienta de punto "Ir a", seleccione Punto "Ir a" (Goto Point). Para obtener más información, consulte Procedimiento para crear un movimiento de herramienta de punto "Ir a".
Para insertar un comando LC a lo largo de la trayectoria de herramienta, seleccione Comando LC (CL Command). Para obtener más información, consulte Procedimiento para insertar un comando LC para movimientos de herramienta.
*
La ficha Movimientos de herramienta (Tool Motions) solo está visible cuando se definen referencias de mecanizado.
Ficha Proceso (Process)
Utilice cualquiera de las siguientes opciones para el paso de mecanizado:
• Tiempo calculado (Calculated Time): pulse en para calcular automáticamente el tiempo de mecanizado del paso. El cuadro Tiempo calculado (Calculated Time) muestra el tiempo.
• Tiempo real (Actual Time): permite especificar el tiempo de mecanizado.
Ficha Propiedades (Properties)
Permite especificar el nombre o los comentarios para el paso.
• Nombre (Name): permite visualizar el nombre del paso. Puede introducir otro nombre.
• Comentarios (Comments): introduzca los comentarios asociados al paso en el cuadro de texto o utilice las opciones que se indican a continuación.
◦ : permite leer un fichero de texto existente con comentarios del paso y reemplazar los comentarios actuales del paso.
◦ : permite insertar el contenido de un fichero de texto existente de comentarios del paso en la posición del cursor. Se conservan los comentarios actuales del paso.
◦ : permite guardar los comentarios del paso actual en un fichero de texto.
◦ : se aceptan los comentarios del paso actual.
