Улучшены метки составной поверхности и управление видимостью составных поверхностей в дереве модели
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: дерево модели и другие деревья навигации, содержащие составные поверхности.
Видео
Описание
Отображение метки составной поверхности и управление видимостью составных поверхностей в дереве модели улучшены для повышения удобства использования.
Новые улучшения отображают связь между составной поверхностью и конструкторским элементом, создавшим эту составную поверхность следующим образом.
• Улучшена метка составной поверхности
Метка составной поверхности отображает имя констр. элемента-владельца (констр. элемента, создавшего составную поверхность) в круглых скобках, обеспечивая четкую визуальную связь между составной поверхностью и ее исходным констр. элементом.
• Управление видимостью
◦ Для констр. элементов, создающих одиночную составную поверхность, действия Показать (Show), Скрыть (Hide), Показать только (Show Only) и Показать все, кроме (Show All Except) влияют и на составную поверхность, и на связанный констр. элемент.
◦ При скрытии или отображении составной поверхности констр. элемент тоже скрывается или отображается.
◦ При скрытии или отображении констр. элемента составная поверхность тоже скрывается или отображается.

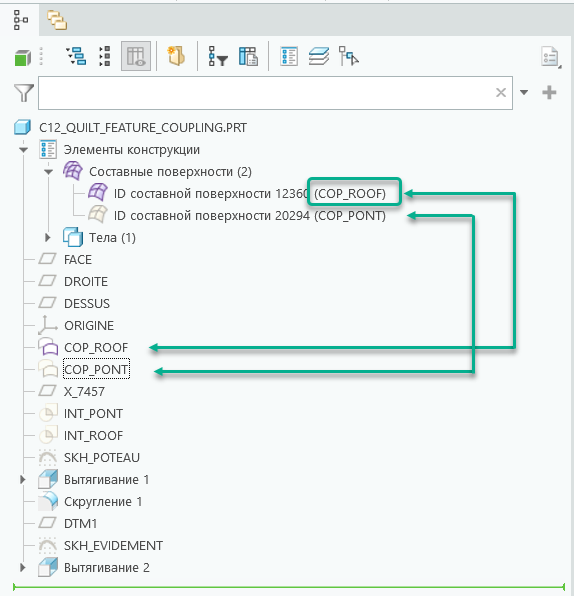

Обновление метки составной поверхности с отображением наименования констр. элемента показано на следующем изображении.
Ранее для отображения составной поверхности необходимо было проверить, является ли составная поверхность скрытой из-за состояния видимости констр. элемента, состояния видимости составной поверхности или обоих этих состояний.
Преимущества
Улучшенная среда пользователя для управления видимостью составной поверхности.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Исключениями из этого поведения являются такие констр. элементы, как плавное сопряжение, протягивание по спирали и объем содержащей области, поскольку они могут создавать дополнительные геометрические объекты. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
