Интегрированное дерево конструкции и дерево развития составной поверхности или тела
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: в дереве модели щелкните
>
- дерево конструкции отобразится рядом с деревом модели.
> - дерево конструкции отобразится рядом с деревом модели.Описание
В Creo Parametric- дерево развития составной поверхности или тела (QBET) будет интегрировано в дерево конструкции. С помощью этого улучшения можно переключаться между представлением дерева конструкции и представлением дерева развития составной поверхности или тела из одного интерфейса пользователя. Фильтры дерева модели и определения столбцов теперь применяются к обоим представлениям для согласованного рабочего процесса. Эта интеграция снижает использование ресурсов на управление дополнительным пользовательским интерфейсом дерева при работе с обоими представлениями.
На рисунке ниже показаны значки дерева конструкции и дерева развития составной поверхности или тела на панели инструментов дерева конструкции.
Введены следующие дополнительные улучшения
• Пользовательские группы
◦ Создается узел заголовка пользовательской группы, в который помещаются пользовательские группы.
◦ Пользовательские группы можно также просмотреть в дереве развития составной поверхности или тела.
• Переупорядочение узлов заголовка - можно переупорядочивать узлы верхнего уровня, такие как тела, составные поверхности, пользовательские группы и материалы.
• Автоматический предварительный просмотр снимка: опция "Автоматически показывать снимок" (Auto Show Snapshot) доступна как для представления дерева конструкции, так и для представления QBET.

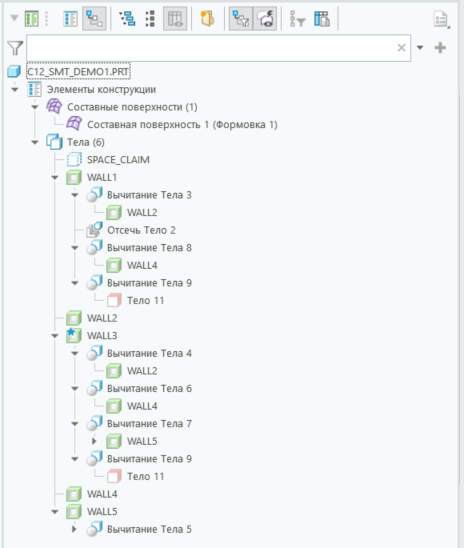

На изображении ниже показано представление дерева развития составной поверхности или тела, интегрированное в дерево конструкции.
Преимущества
Улучшенные и более эффективные рабочие процессы взаимодействия с интерфейсом пользователя при работе с элементами конструкции.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
