Улучшение: захват и повторное использование состояний видимости
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя:
• >
• >
• Панель графических инструментов:
и
.
и .Описание

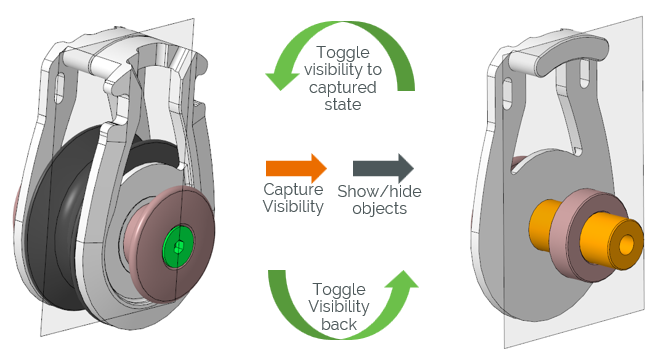

Теперь можно использовать команду Захватить видимость (Capture Visibility), чтобы сохранить текущее состояние видимости объектов в модели как временное состояние вида для последующей ссылки. Позже в процессе конструирования можно Переключить видимость (Toggle Visibility), чтобы переключиться между текущим и захваченным состоянием видимости.
Действие Переключить видимость (Toggle Visibility) не влияет на настройки видимости, управляемые комбинированными состояниями (ОМО, полу-ОМО).
Ранее было трудно зафиксировать определенное состояние видимости в режиме детали или сборки и повторно использовать его без изменения модели.
Преимущества
Улучшенная гибкость визуализации конструкции.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Команды Захватить видимость (Capture Visibility) и Переключить видимость (Toggle Visibility) не поддерживаются для Style, FreeStyle и генеративного конструирования. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет |
