Улучшения для поддержки многотельности в Creo NC
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: Н/Д
Видео
Описание
Доступны следующие улучшения для поддержки многотельности в Creo NC:
• Теперь можно собрать многотельную деталь с помощью операции
Собрать ссылочную модель (Assemble Reference Model). Ранее было невозможно собрать деталь, содержащую несколько тел, с помощью операции Собрать ссылочную модель (Assemble Reference Model).
Собрать ссылочную модель (Assemble Reference Model). Ранее было невозможно собрать деталь, содержащую несколько тел, с помощью операции Собрать ссылочную модель (Assemble Reference Model).
Кроме того, теперь можно создавать производственные констр. элементы, такие как "Станок" (Workcell), "Операция" (Operation) и "Последовательность производства" (MFG), для многотельной детали.
• Улучшения окна фрезерования включают:
◦ Коллектор Ссылочная модель силуэта (Silhouette reference model) теперь позволяет выбрать ссылочную деталь (по умолчанию) или несколько тел, принадлежащих одной ссылочной детали.
◦ Можно использовать новый коллектор Исключенные тела (Excluded bodies) для исключения тел, если в коллекторе Ссылочная модель силуэта (Silhouette reference model) выбрана многотельная деталь.
◦ Для типа
Цепочка (Chain) можно выбрать цепочку из тел, которые не имеют промежутков между ними.
Цепочка (Chain) можно выбрать цепочку из тел, которые не имеют промежутков между ними.
• Улучшения в создании траектории инструмента фрезерования для многотельной детали включают следующее:
◦ В последовательностях обработки, использующих окно фрезерования в качестве привязки обработки, все тела в рамках окна фрезерования рассматриваются для создания траектории инструмента и предотвращения зарезов.
◦ Для последовательностей привязок обработки на основе выбора поверхности можно выбрать поверхности тела, и на этих поверхностях генерируется траектория инструмента.

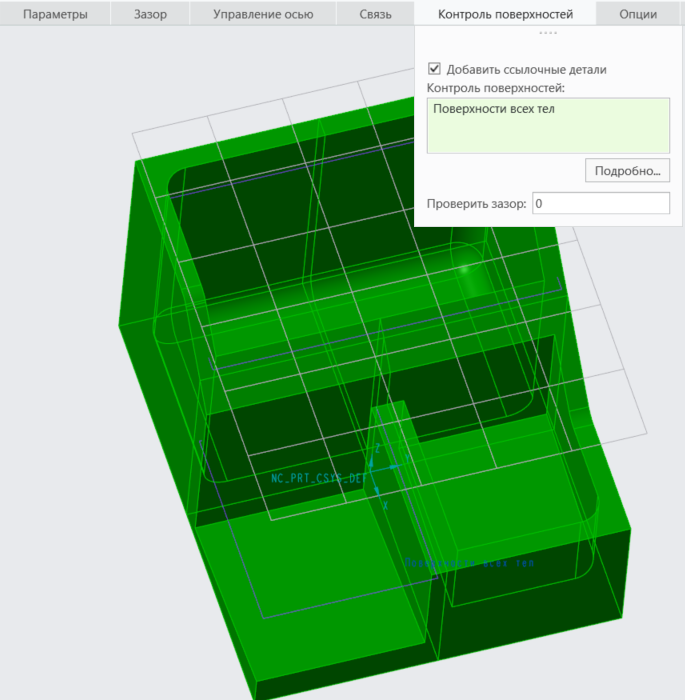

◦ При выборе детали в коллекторе Контрольные поверхности (Check surfaces) для предотвращения зарезов выбираются все тела детали. Можно также выбрать отдельные поверхности в коллекторе Контрольные поверхности (Check surfaces).

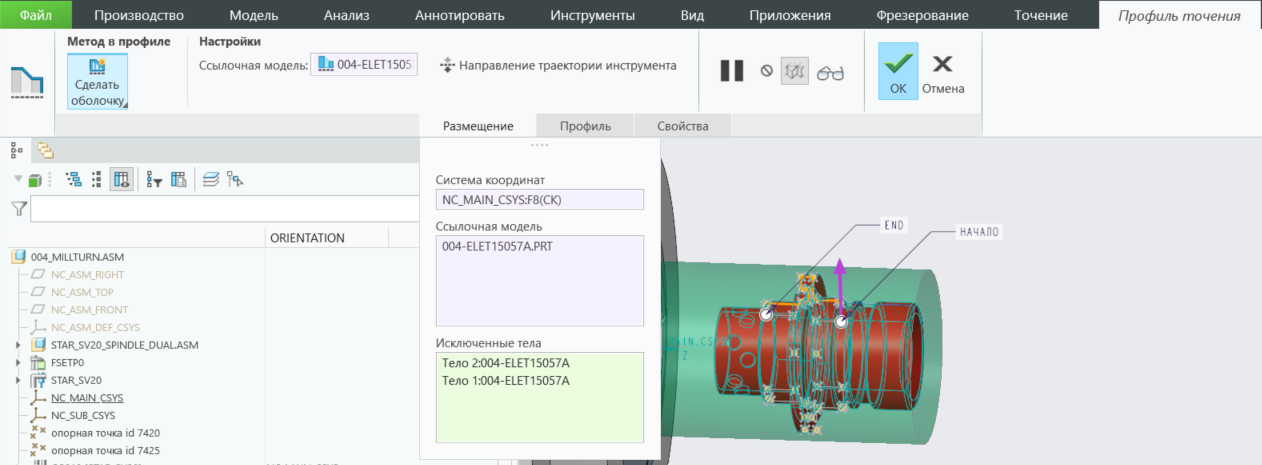

• Улучшения профиля точения включают следующее:
◦ Теперь коллектор Ссылочная модель (Reference model) позволяет выбрать ссылочную деталь (по умолчанию) или несколько тел, принадлежащих одной ссылочной детали.
◦ Можно использовать новый коллектор Исключенные тела (Excluded bodies) для исключения тел, если в коллекторе Ссылочная модель (Reference model) выбрана многотельная деталь.
• Улучшения выбора тел вместе с деталью включают следующее:
◦ Теперь поддерживается выбор многотельной детали или тела в качестве привязки обработки для таких последовательностей ВСФ, как "Вращательная черновая обработка" (Rotary Rough), "Вращательная чистовая обработка" (Rotary Finish), "Автоматическое удаление заусенцев" (Auto Deburring) и "Обработка поднутрения" (Undercut Machining).

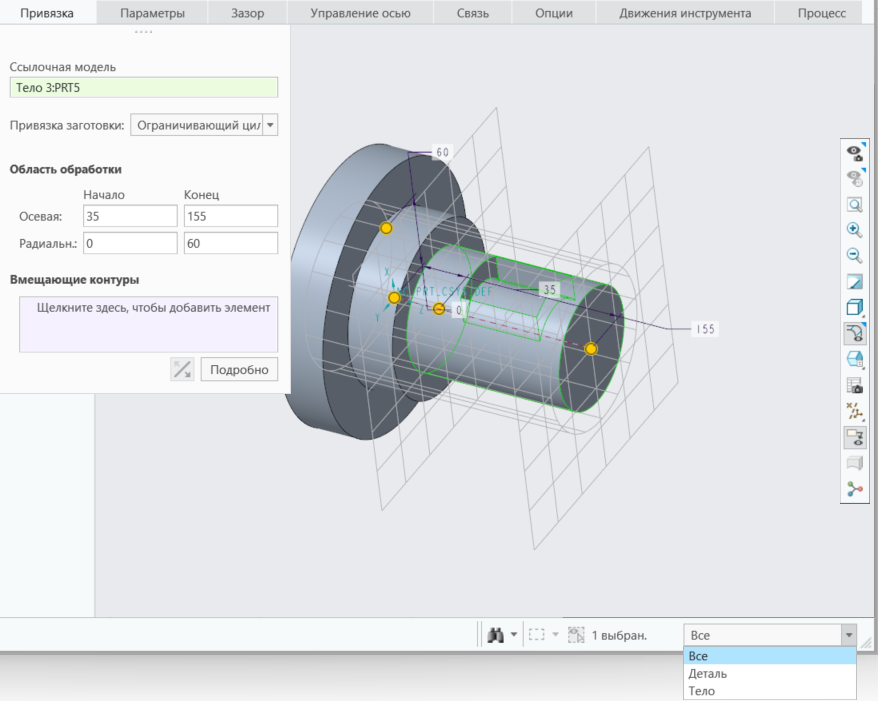

◦ В интеллектуальном фильтре теперь представлена еще одна опция Тело (Body) вместе с опцией Деталь (Part).
◦ При выборе тела для создания траектории инструмента и предотвращения зарезов учитывается пригодная для обработки площадь только этого тела.
Преимущества
Это улучшение предоставляет следующие преимущества:
• Поддерживает многотельные детали в Creo NC
• Поддерживает выбор детали и тела в качестве привязки обработки
• Поддерживает исключение тел
• Согласуется с рабочими процессами Creo NC
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Дополнительные сведения об ограничениях см. в разделе "Использование многотельных деталей в ЧПУ-сборках" (см. также). |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
