Настройка отображения системы координат в дереве модели
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: в производстве щелкните опцию
Столбцы дерева (Tree Columns) в дереве модели.
Столбцы дерева (Tree Columns) в дереве модели.Описание

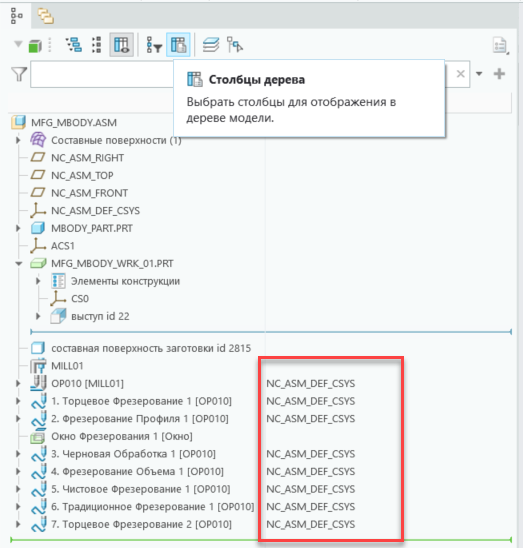

Система координат привязки или ориентация шага отображаются только при определении или правке последовательности. С помощью этого улучшения теперь можно настроить отображение систем координат, определенных в ЧПУ-переходах или операциях, в дереве модели в столбце ОРИЕНТАЦИЯ (ORIENTATION).
Преимущества
Это улучшение предоставляет следующие преимущества:
• Позволяет легко распознавать системы координат, используемые для каждой операции или траектории инструмента
• Согласуется с рабочими процессами Creo NC
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
