Соединение сохраненных тел и поверхностей
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе:

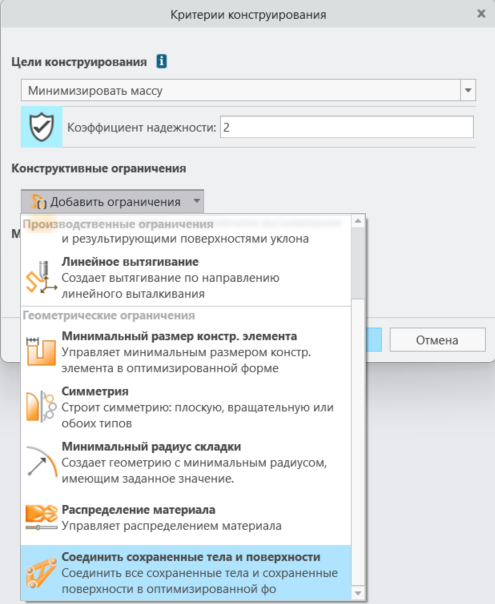

1. В приложении генеративного конструирования щелкните Добавить критерии конструирования (Add Design Criteria). Откроется диалоговое окно Критерии конструирования (Design Criteria).
2. В разделе Конструктивные ограничения (Design Constraints) щелкните Добавить ограничения (Add Constraints), а затем щелкните Соединить сохраненные тела и поверхности (Connect Preserved Bodies and Surfaces).
Видео
Описание

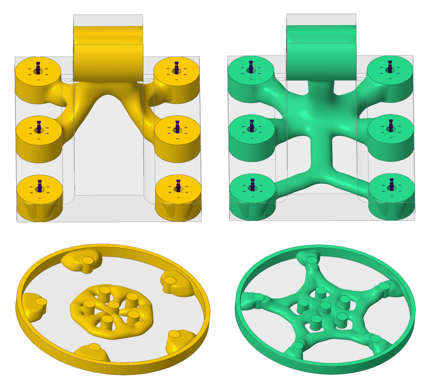

Теперь можно соединить все сохраненные тела и поверхности в генеративном конструировании. Новое геометрическое ограничение Соединить сохраненные тела и поверхности (Connect Preserved Bodies and Surfaces) добавлено в диалоговое окно Критерии конструирования (Design Criteria). Это ограничение применимо ко всем типам исследований.
Это ограничение полезно в следующих случаях:

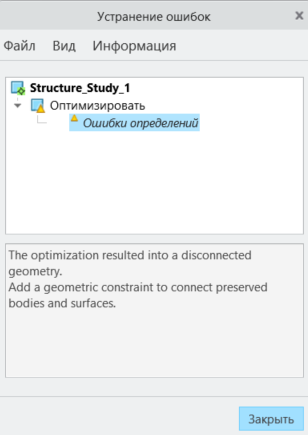

• Если оптимизированная геометрия не соединена из-за чрезмерного закрепления.
• Если сохраненная геометрия находится за пределами пути загрузки.
• Если соединение всех сохраненных тел и поверхностей для этого варианта использования не является необходимым.
В генеративном дереве ограничение Соединить сохраненные тела и поверхности (Connect Preserved Bodies and Surfaces) перечисляется в узле Дополнительная информация (Additional Information).
Преимущества
Улучшение результатов оптимизации благодаря более точному отражению конструкторских намерений. Новое ограничение легко применить.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
