Улучшения пластов перехода
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: в среде композитной конструкции щелкните
Пласты перехода (Transition Plies).
Пласты перехода (Transition Plies).Видео
Описание
Использование маркеров перемещения для настройки размеров
При применении эффекта перехода к пластам и сердцевинам теперь можно корректировать размеры, перемещая маркеры перемещения.

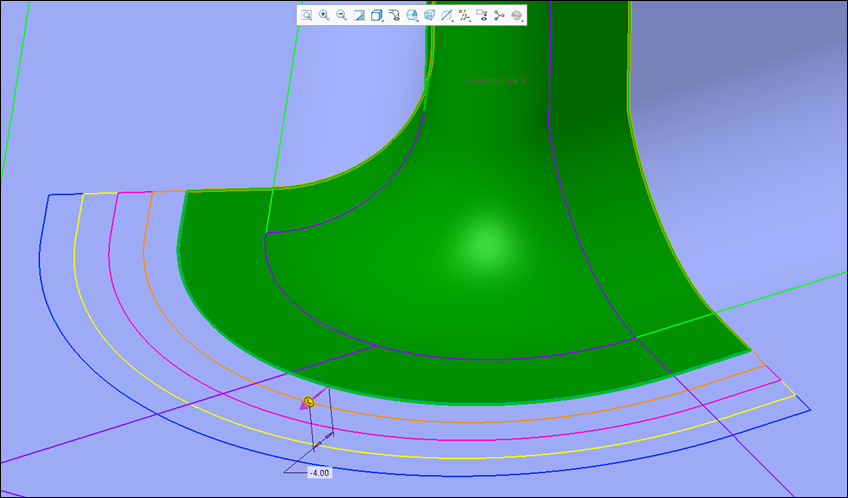

Общий маркер перемещения доступен для всех размеров в переходе профиля.

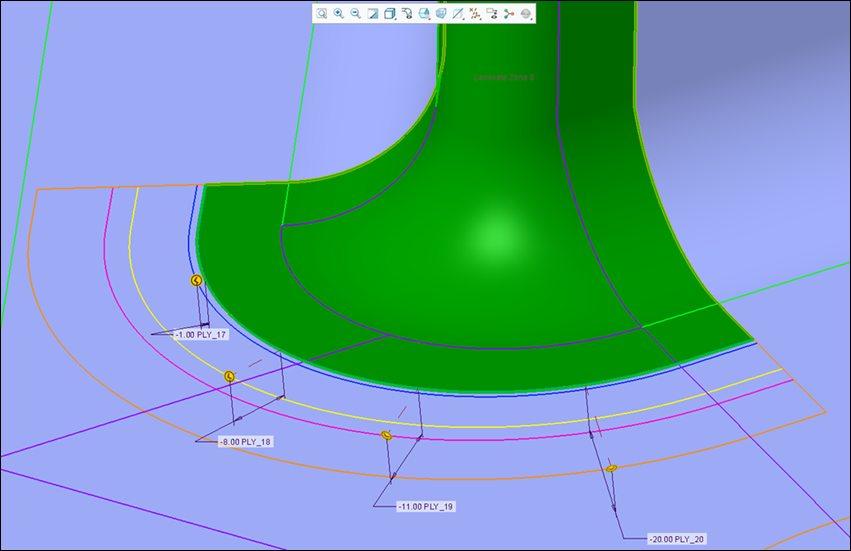

Для каждого размера в пользовательском переходе доступен специализированный маркер перемещения.
В режиме Пользовательский (Custom) маркеры перемещения и размеры могут препятствовать просмотру эффекта перехода. Чтобы скрыть размеры и маркеры перемещения, снимите флажок
Показать размеры (Display Dimensions).
Показать размеры (Display Dimensions).Применение эффекта перехода к нескольким цепочкам

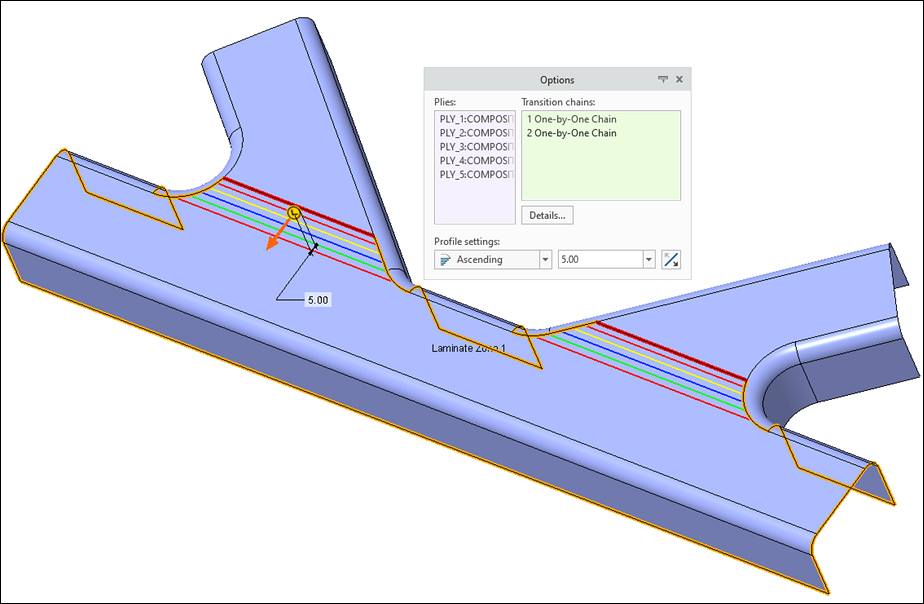

Теперь можно применить эффект перехода одновременно к нескольким цепочкам перехода, используя один конструкторский элемент пласта перехода.
Теперь при применении эффекта перехода к пластам и сердцевинам можно выбрать несколько цепочек перехода граничных кромок пласта. Это позволяет применить одно и то же определение перехода к нескольким цепочкам, общим для выбранных пластов и сердцевин. Это улучшение можно использовать как для переходов профиля, так и для пользовательских переходов.
Идентификация всех сбойных пластов и сердцевин
Если переход невозможно обработать для всех выбранных многослойных объектов, он остановится при первом сбое, что затрудняет исследование оставшихся сбойных объектов.

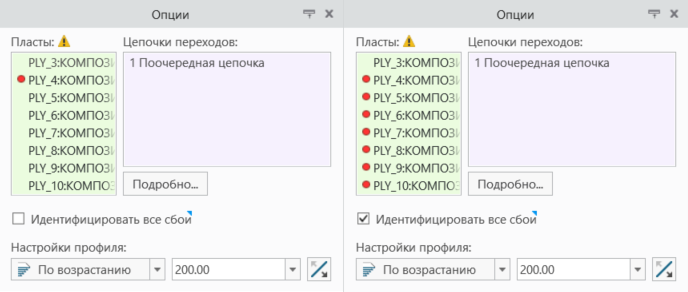

Теперь после первого сбойного перехода можно установить флажок Идентифицировать все сбои (Identify all failures), чтобы определить все сбойные многослойные объекты. Сбойные переходы также обозначаются значком
в коллекторе.
в коллекторе.
Идентификация сбоев очень полезна для больших и сложных переходов. После выявления сбоев можно переключиться в режим Пользовательский (Custom) и удалить сбойные многослойные объекты, сохранив без изменений смещения оставшихся успешных многослойных объектов.
Использование Excel для пользовательских переходов

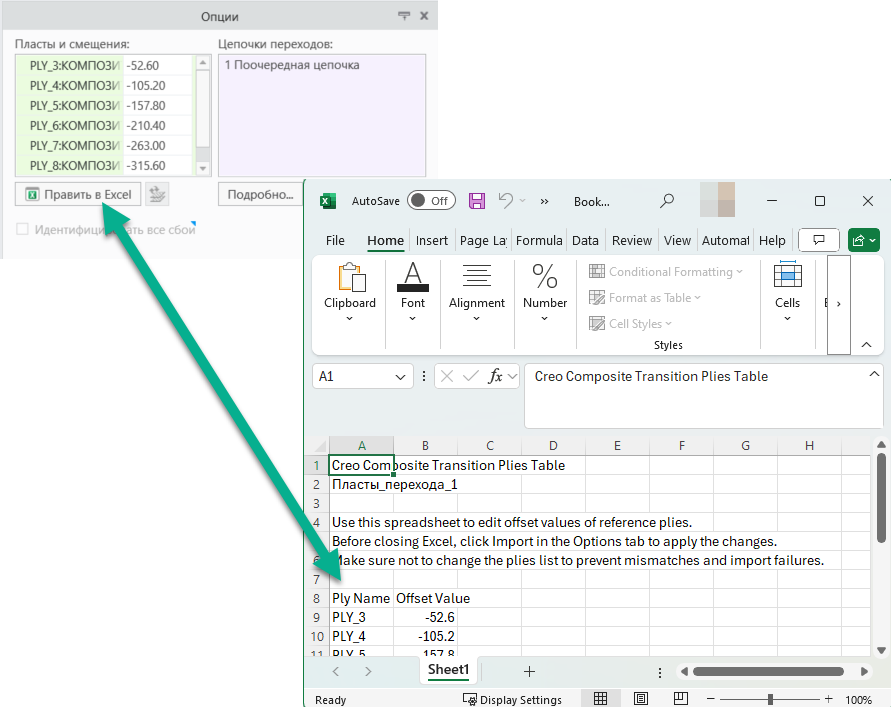

При применении пользовательского перехода к многослойным объектам теперь можно использовать Excel для правки смещений перехода.
В переходе Пользовательск. (Custom) щелкните
Править в Excel (Edit in Excel), чтобы открыть таблицу переходов во временном окне Excel. Затем можно использовать возможности Excel, такие как формулы и функции, для правки значений смещения перехода многослойных объектов.
Править в Excel (Edit in Excel), чтобы открыть таблицу переходов во временном окне Excel. Затем можно использовать возможности Excel, такие как формулы и функции, для правки значений смещения перехода многослойных объектов.
По завершении правки можно просто щелкнуть кнопку
рядом с полем Править в Excel (Edit in Excel), чтобы импортировать изменения из Excel в таблицу переходов.
рядом с полем Править в Excel (Edit in Excel), чтобы импортировать изменения из Excel в таблицу переходов.Преимущества
Эти улучшения повышают удобство работы пользователя и производительность, позволяя выполнять следующие действия:
• Задать смещения перехода с помощью элемента управления перетаскивателя размера.
• Применить смещения перехода к нескольким цепочкам с одним констр. элементом "Пласты перехода".
• Определить все сбойные многослойные объекты после первого сбойного перехода.
• Исправить смещения перехода в Excel.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
