Creo Parametric 12.4.0.0

Теперь можно создать ассоциативный слоистый материал, ссылаясь на настройки раскладки и многослойные объекты из существующей композитной конструкции. Это позволяет удовлетворить потребности производства без изменения исходной композитной конструкции.

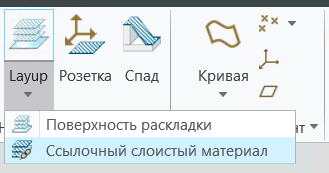

При создании конструкторского элемента "Ссылочный слоистый материал" в новую композитную среду копируются только многослойные объекты и их свойства. Конструктивные свойства скопированных многослойных объектов и их последовательность остаются защищенными. Можно удалить скопированные многослойные объекты или создать новые.

К скопированным многослойным объектам можно применять такие технологические операции, как продление и перекрытие, не изменяя существующую композитную конструкцию. Кроме того, в отношении скопированных многослойных объектов можно использовать все стандартные инструменты и операции для композитных материалов, такие как образец сердцевины, моделирование создания складок, отвердевание и создание книги пластов.

Это улучшение позволяет создавать ссылочную производственную модель для композитной модели и повышает производительность.
