Объединение пластов из зон
Creo Parametric 12.4.0.0
Расположение в пользовательском интерфейсе: в среде композитного конструирования щелкните
Пласты из зон (Plies From Zones).
Пласты из зон (Plies From Zones).Видео
Описание
Теперь при создании нескольких пластов на основе зон с помощью инструмента Пласты из зон (Plies From Zones) можно объединять подобные пласты из различных зон.
Объединение пластов из зон можно выполнить либо путем сопоставления строк стека, либо путем игнорирования строк стека следующим образом.
• Чтобы объединить подобные пласты, которые определены в одной и той же строке стека в разных наборах, используйте опцию Установить соответствие строки стека (Match stack row). Порядок строк стека определяет результирующий порядок, в котором создаются объединенные пласты.

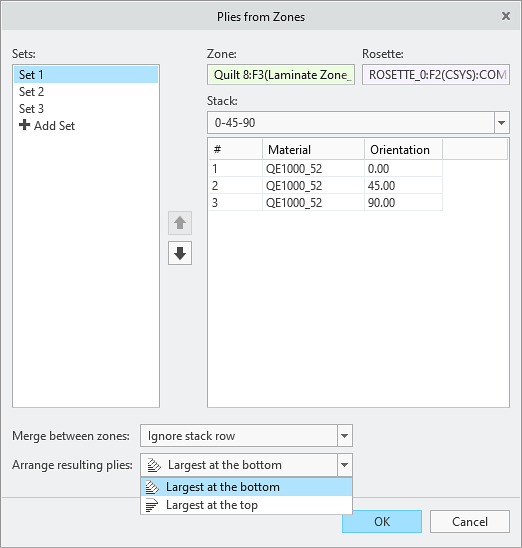

• Чтобы объединить подобные пласты, которые определены в разных наборах, без учета строки стека, используйте опцию Игнорировать строку стека (Ignore stack row). Объединенные пласты можно расположить в соответствии с их площадью, поместив самый большой пласт либо внизу, либо сверху. На следующем рисунке показаны опции упорядочения результирующих объединенных пластов после выбора опции Игнорировать строку стека (Ignore stack row).
После создания пластов на основе зоны с помощью инструмента Пласты из зон (Plies From Zones) можно изменить порядок объединенных пластов, переупорядочив соответствующие им констр. элементы пластов на основе зон.
Преимущества
Это улучшение повышает производительность и расширяет функциональность концептуального композитного конструирования "сверху вниз" за счет включения объединения пластов между зонами и создания пластов и сердцевин на основе зон.
Дополнительная информация
Советы: | Отсутствует. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
