Поддержка группирования в дереве слоистого материала
Creo Parametric 12.4.0.0

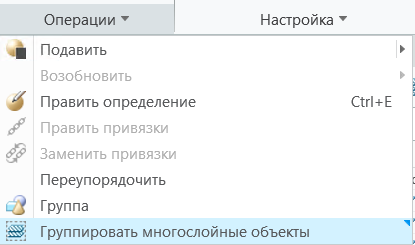

Расположение в интерфейсе пользователя: в композитной среде щелкните Операции (Operations).
Описание

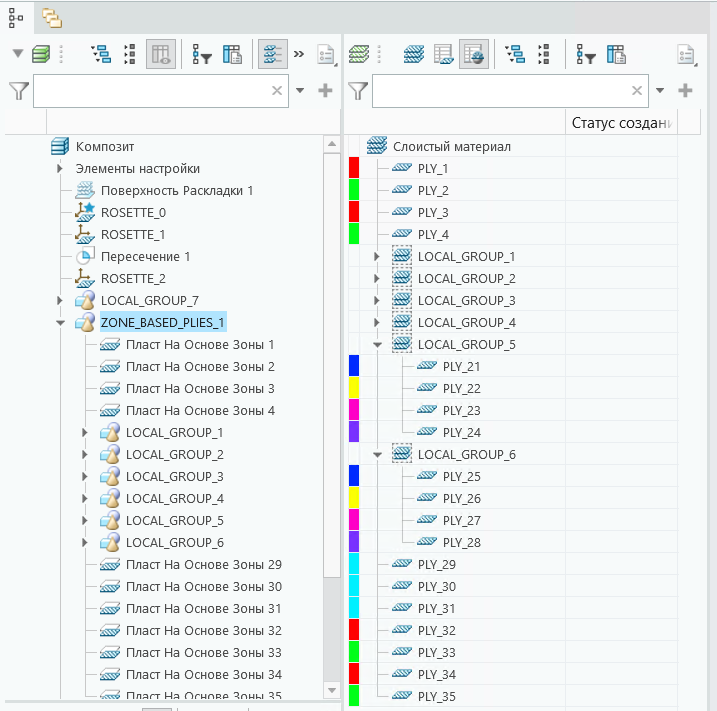

Теперь при группировании конструкторских элементов в дереве композитного материала связанные с ними многослойные объекты также группируются в дереве слоистого материала.
Можно также отменить и изменить группирование многослойных объектов вручную.
Чтобы отменить группирование многослойных объектов, выполните одно из следующих действий.

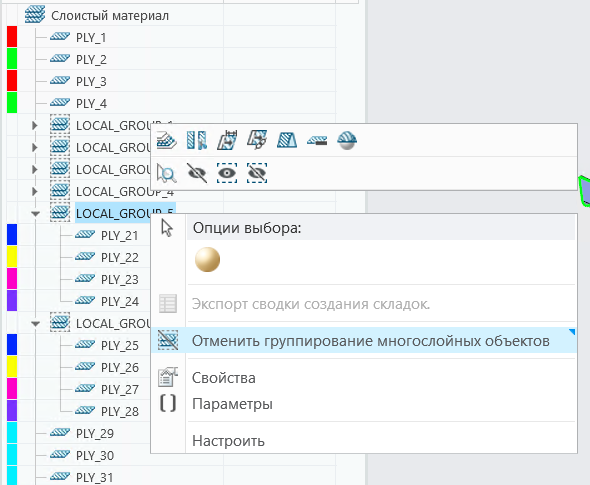

• Щелкните группу правой кнопкой мыши в дереве слоистого материала и выберите команду
Отменить группирование многослойных объектов (Ungroup Laminate Objects) в контекстном меню.
Отменить группирование многослойных объектов (Ungroup Laminate Objects) в контекстном меню.
• Щелкните правой кнопкой мыши соответствующую группу в дереве композитного материала и выберите команду Отменить группирование многослойных объектов (Ungroup Laminate Objects) в контекстном меню.
Отменить группирование многослойных объектов (Ungroup Laminate Objects) в контекстном меню.Чтобы перегруппировать многослойные объекты, выполните следующие действия.

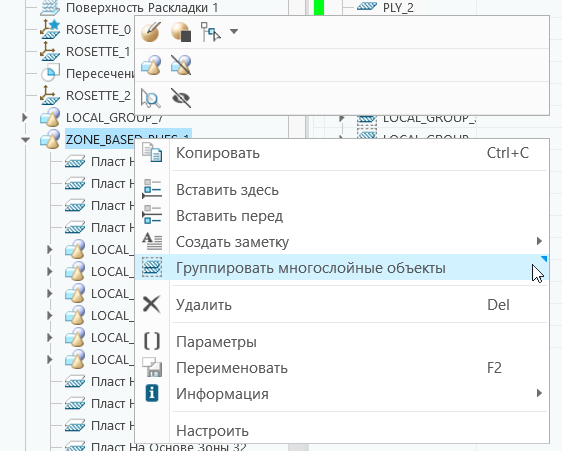

1. В дереве композитного материала щелкните правой кнопкой мыши группу, содержащую хотя бы один конструкторский элемент, создающий многослойный объект.
2. Выберите в контекстном меню команду
Группировать многослойные объекты (Group Laminate Objects).
Группировать многослойные объекты (Group Laminate Objects).
При выполнении такого действия, как создание перекрытия или моделирование создания складок, можно выбрать все многослойные объекты в группе одновременно, выбрав группу. Это избавляет от необходимости выбирать каждый многослойный объект по отдельности.
Можно установить или снять флажок Заголовки групп (Group Headers) в диалоговом окне Фильтры дерева слоистого материала (Laminate Tree Filters) для управления отображением заголовков групп в дереве слоистого материала.
Заголовки групп (Group Headers) в диалоговом окне Фильтры дерева слоистого материала (Laminate Tree Filters) для управления отображением заголовков групп в дереве слоистого материала.Преимущества
Данное улучшение оптимизирует производительность и взаимодействие с пользователем. Группирование в дереве слоистого материала упрощает выбор и делает модель более четкой и организованной.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
