Улучшение экспорта двумерной развертки
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: в среде композитного материала щелкните >
Экспорт двумерной развертки (Export Flat Pattern).
Экспорт двумерной развертки (Export Flat Pattern).Описание

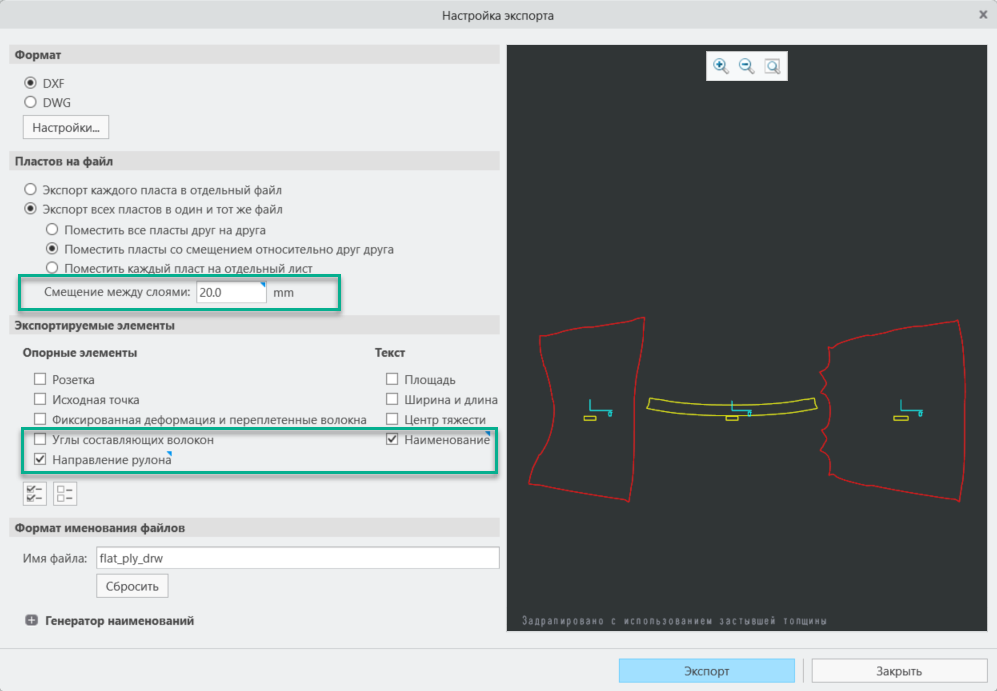

Для экспорта двумерных разверток многослойных объектов в диалоговое окно Настройка экспорта (Export Setup) добавлены опции, улучшающие управление экспортируемыми элементами.
• При экспорте нескольких многослойных объектов в один и тот же файл теперь можно указать расстояние между многослойными объектами.
• Новые маркеры Наименование (Name) и Направление рулона (Roll direction) теперь позволяют включать наименование и направление рулона многослойного объекта в двумерную развертку. Имя многослойного объекта отображается непосредственно под исходной точкой в двумерной развертке.
В экспортируемом файле:
• Выбранный тип толщины пласта (застывший или незастывший) для создания складок многослойного объекта предоставляется в информационном поле DXF.
• В экспортируемом файле создаются дополнительные пласты DXF для раздельного управления видимостью геометрии и текста экспортируемого многослойного объекта.
Преимущества
Эти улучшения обеспечивают лучшее управление экспортируемой информацией и повышают производительность.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Новые опции конфигурации: • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
