Копирование геометрии из другого составного элемента
Creo Parametric 12.4.0.0
Расположение в интерфейсе пользователя: в среде композитной конструкции выполните следующие действия.
1. В среде конструирования композита выберите вкладку Модель (Model).
2. Выберите пункт
Копия геометрии (Copy Geometry). Откроется вкладка Копия геометрии (Copy Geometry).
Копия геометрии (Copy Geometry). Откроется вкладка Копия геометрии (Copy Geometry).3. В разделе Тип привязки (Reference Type) щелкните
Внешняя (External).
Внешняя (External).
Описание
В среде "Композитная конструкция" теперь можно использовать конструкторский элемент копии геометрии для копирования из другого составного элемента таких данных, как поверхности, тела, цепочки и привязки. Для копирования данных можно выбрать составной элемент из той же или другой детали.

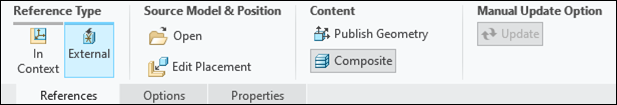

Если опция внешней копии геометрии применяется в среде композитной конструкции, можно использовать кнопку Композит (Composite) в разделе Содержимое (Content), чтобы выбрать другой составной элемент для копирования.
Преимущества
Это улучшение позволяет совместно использовать информацию для двух составных элементов с помощью функциональности копирования геометрии.
Дополнительная информация
Советы: | Нет. |
Ограничения: | Нет известных ограничений. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
