Упражнение по моделированию модели широкополосного источника 3. Подготовка сетки
Создание сетки
Сетка для жидкого домена
1. В дереве анализа потоков выберите Области (Domains).
2. На панели свойств на вкладке Сетка (Mesh) для опции Создание сетки (Mesh Generation) выберите Все объемы (All Volumes) в разделе Расположение сетки (Mesh Location).
3. Выберите Неравномерный (Nonuniform) в выпадающем списке Границы огранич. параллелеп. (Bounding Box Margins) и введите следующие значения:
a. Минимальный размер сторон (Minimum Side Sizes) - 0.5, 0.5, 6
b. Максимальный размер сторон (Maximum Side Sizes) - 0.5, 0.5, 24
4. Введите значения для списка создания сетки следующим образом:
a. Максимальный размер ячейки (Maximum Cell Size) - 0.05
b. Минимальный размер ячейки (Minimum Cell Size) - 0.00005
c. Размер ячейки на поверхностях (Cell Size on Surfaces): 0.025
5. Выберите Цилиндрическая зона (Cylindrical Zone) для опции Создать зону уточнения (Create a Refinement Zone) и укажите следующие параметры для опции Цилиндрическая зона (Cylindrical Zone):
◦ Размер ячейки (Cell Size) - 0.0125
◦ Центр верхней окружности (Top Circle Center) - 0, 0, -0.03 m
◦ Центр нижней окружности (Bottom Circle Center) - 0, 0, 0.03 m
◦ Радиус зоны (Zone Radius) - 0.14 m
6. Щелкните команду
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.
Генерировать сетку (Generate Mesh), чтобы создать сетку для жидкого домена.7. В разделе > щелкните правой кнопкой мыши элемент PROPELLER_Body_1_1 и выберите Удалить (Remove), чтобы удалить сетку тела пропеллера, которая не требуется для моделирования.
8. Щелкните правой кнопкой мыши в разделе propeller_side1 Интерфейс (Interface) в подразделе Основные границы (General Boundaries) и выберите Разделить и соединить (Separate and Connect). Создается MGI01 в разделе Несогласованный интерфейс сетки (Mismatched Grid Interface).
9. Щелкните правой кнопкой мыши в разделе propeller_side2 Интерфейс (Interface) в подразделе Основные границы (General Boundaries) и выберите Разделить и соединить (Separate and Connect). Создается MGI02 в разделе Несогласованный интерфейс сетки (Mismatched Grid Interface).
10. Щелкните правой кнопкой мыши в разделе propeller_top Интерфейс (Interface) в подразделе Основные границы (General Boundaries) и выберите Разделить и соединить (Separate and Connect). Создается MGI03 в разделе Несогласованный интерфейс сетки (Mismatched Grid Interface).
Просмотр сетки
1. В группе Постобработка (Post-processing) щелкните Вид сечения (Section View). Откроется диалоговое окно Свойства Section 01 (Section 01 Properties). Задайте значения опций следующим образом:
◦ Тип (Type) - Plane X
◦ Произвольная плоскость (Arbitrary Plane) - 0
2. Нажмите кнопку OK, чтобы закрыть диалоговое окно.
3. Сечение 01 (Section 01) создается в разделе Производные поверхности (Derived Surfaces) в узле Результаты (Results) дерева Flow Analysis).
4. Выберите Сечение 01 (Section 01). Щелкните
Отобразить (Show) для отображения сечения.

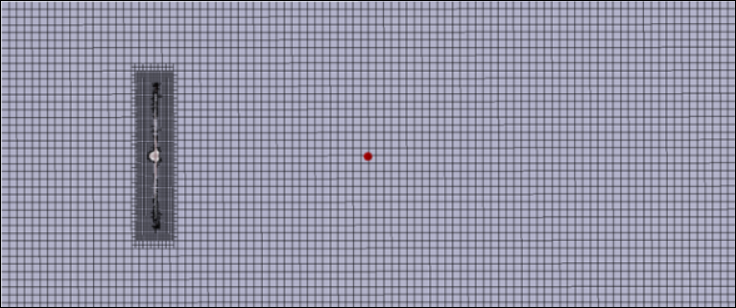

Отобразить (Show) для отображения сечения.5. На панели свойств на вкладке Вид (View) выберите Да (Yes) для опции Сетка (Grid). Сетка будет выглядеть, как показано на рисунке выше.
