Преднагружения крепежа в Creo Ansys Simulation
Сведения о преднагружениях
Преднагружение крепежа моделирует условие преднагружения (отсутствие внешней нагрузки) крепежа, при котором крепеж затягивается путем приложения крутящего момента к головке болта или гайке. В процессе затяжки элементы сжимаются совместно и фиксируется соединение. Эта сжимающая сила, действующая на элементы конструкции, называется усилием смыкания или зажимной нагрузкой, и она приводит к уменьшению длины захвата, которая представляет собой расстояние между головкой болта и гайкой (или резьбовым отверстием в случае винта) после затяжки. Преднагружение можно определить с помощью любой из трех величин: крутящий момент, приложенный к головке или гайке, сила смыкания или регулировка длины захвата.

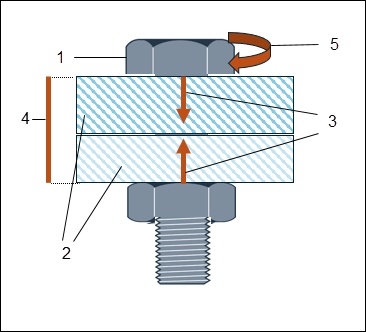

1. Головка болта
2. Фланцы, представленные в виде двух структурных элементов
3. Усилие смыкания или нагрузка в зажиме
4. Длина захвата
5. Момент затяжки, приложенный к головке болта
Определение преднагружений
Чтобы определить преднагружение для крепежа, выполните следующие шаги.
1.
Преднагружение (Preload) в группе Нагрузки (Loads) Откроется диалоговое окно Преднагружение (Preload). В области Привязки (References) диалогового окна отображаются все крепежи в модели.
Преднагружение (Preload) в группе Нагрузки (Loads) Откроется диалоговое окно Преднагружение (Preload). В области Привязки (References) диалогового окна отображаются все крепежи в модели.2. Выберите один или несколько крепежей в поле Привязки (References).
3. Выберите одно из следующих значений в списке Определить по (Define by), чтобы задать метод приложения преднагружения:
◦ Нагрузка прижима (Clamp load) - укажите значение преднагружения в хвостовике болта с соответствующими единицами измерения.
◦ Корректировка длины захвата (Grip length adjustment) - укажите степень сжатия фланцев в результате приложения преднагружения. Выберите соответствующие единицы измерения длины.
◦ Крутящий момент (Torque) - укажите значение крутящего момента, который должен быть приложен, чтобы затянуть болт до его предварительно нагруженного состояния. Значение должно быть положительным ненулевым. Дополнительно укажите следующие параметры:
▪ Диаметр болта (Bolt diameter) - укажите диаметр болта.
▪ Коэффициент момента (Torque coefficient) - укажите коэффициент трения. Это значение зависит от свойств материала болта и фланцев. Значение должно быть положительным ненулевым значением меньше 1.
4. Нажмите кнопку OK, чтобы создать преднагружение. Преднагружение отображается в дереве модели в узле Нагрузки (Loads).
При копировании преднагружения из одного исследования в другое соответствующий крепеж также копируется в другое исследование. При удалении крепежа связанное с ним преднагружение также удаляется.
