Крепеж в Creo Ansys Simulation
О крепеже
Можно создать идеализированный крепеж, который является упрощенным представлением болтовых соединений. Крепеж можно использовать для изучения эффектов передачи нагрузки между телами или сборками, а также для расчета напряжения и деформации в модели.
Можно создать крепеж между двумя или более фланцами, используя внутреннюю поверхность отверстия для болта или оси отверстия для болта.

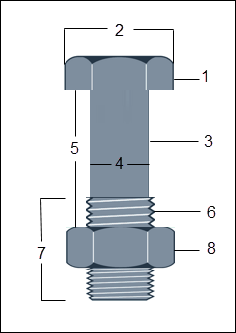

На следующем рисунке показаны различные элементы крепежа:
1. Головка болта
2. Диаметр головки болта
3. Хвостовик
4. Диаметр хвостовика
5. Длина захвата
6. Резьба
7. Длина резьбы
8. Гайка
Рекомендации по созданию крепежа
При создании крепежа следуйте приведенным ниже рекомендациям.
• Крепеж может быть создан только в твердых телах.
• Диаметр хвостовика болта должен быть меньше диаметра отверстия для болта.
• Диаметр головки болта должен быть больше диаметра хвостовика болта.
• Диаметр головки болта должен быть больше диаметра отверстия для болта.
• Материалом крепежа должны быть только линейные изотропные материалы. При определении крепежа из материалов, не включенных в стандартную библиотеку крепежей, убедитесь, что имеются допустимые определения для следующих параметров:
Параметр | Единица измерения |
|---|---|
Плотность | кг/м3 |
Модуль Юнга | Па |
Коэффициент Пуассона | Н/Д |
Коэффициент теплового расширения | 1/C |
Предел текучести при растяжении | Па |
Теплопроводность | Вт/м-К |
Удельная теплоемкость | кДж/кг⋅C |
• Если все соединенные фланцы имеют сквозное отверстие, головка болта создается на обоих концах крепежа.
• Если один из фланцев не имеет сквозного отверстия, болт создается с головкой болта только на одном конце, как показано на следующем рисунке (крепеж резьбового типа).
• Если все фланцы имеют сквозные отверстия, но нижняя грань последнего фланца не перпендикулярна оси отверстия, то крепеж создается с головкой болта только на одном конце, как показано на следующем рисунке.
Если имеются только два фланца и нижний имеет изогнутую торцевую поверхность, крепеж создать невозможно.
• При создании крепежа ось крепежа должна быть перпендикулярна фланцам.
• Для правильной работы крепежа он должен соединять фланцы. Для создания крепежа необходимо выбрать не менее двух фланцев.
• Чтобы создать крепеж между фланцами, которые находятся на удалении друг от друга, но имеют соосные отверстия, как показано на рисунке ниже, установите флажок Создать крепеж через отдельные соосные отверстия (Create fastener through the separated coaxial holes).
• Конечные фланцы выбранных привязок должны иметь плоские поверхности. Если конечные фланцы имеют изогнутые поверхности, как показано на следующем рисунке, крепеж создать невозможно.
• Конечные фланцы выбранных привязок должны иметь круглые кромки. Прямые кромки, как показано на следующем рисунке, не допускаются, и крепеж не будет создан.
• Привязки, выбранные для определения крепежа, должны быть полными цилиндрами. В следующем примере отверстия для болтов являются частичными цилиндрами, поэтому создание крепежа невозможно.
При наличии промежуточной геометрии между верхним и нижним фланцами крепеж создается, но пользователь получает предупреждение и должен учитывать этот момент при интерпретации результатов проработки.
Крепеж с переменными размерами
При создании крепежа, проходящего через множество привязок с различными размерами, создание крепежа может завершиться сбоем по следующим причинам:
• Диаметр хвостовика болта больше диаметра отверстия для болта - это предотвращает вставку болта в отверстие.
• Диаметр головки болта меньше диаметра хвостовика болта - это приводит к тому, что головка болта проходит сквозь отверстие без возможности закрепления крепежа.
• Диаметр головки болта меньше диаметра отверстия для болта - головка болта не обеспечивает должного скрепления.
• Для выбранной привязки не найдены соединенные фланцы - для правильного определения крепежа требуется не менее двух соприкасающихся фланцев.
• Для выбранных привязок не найдены отдельные соосные отверстия. Если установлен флажок Создать крепеж через отдельные соосные отверстия (Create fastener through the separated coaxial holes), но выбранные болтовые отверстия не соосны, то создать крепеж невозможно.
• Ось привязок не перпендикулярна фланцам.
• Для выбранных привязок не найдены концевые фланцы с плоскими поверхностями.
• Для выбранных привязок не найдены концевые фланцы с круглыми кромками
