Пример. Создание контакта с областью взаимодействия

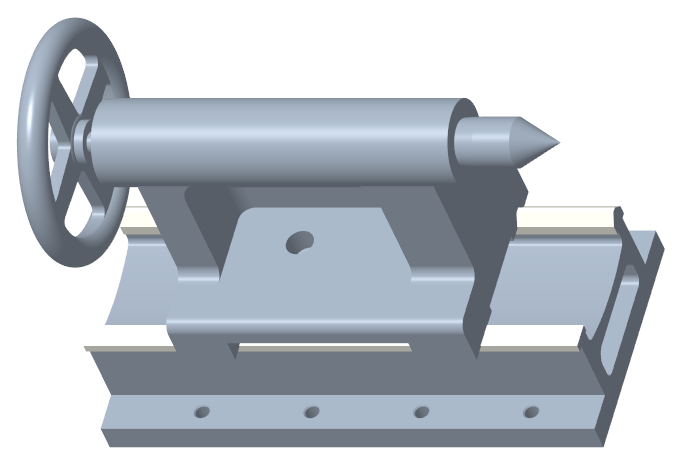

В следующем примере создается контакт между станиной и задней бабкой токарного станка.
Рабочий процесс
1. Определите контакт.
2. Укажите область взаимодействия.
Определение контакта
1. Откройте деталь.
2. Щелкните > . Откроется приложение генеративного конструирования.

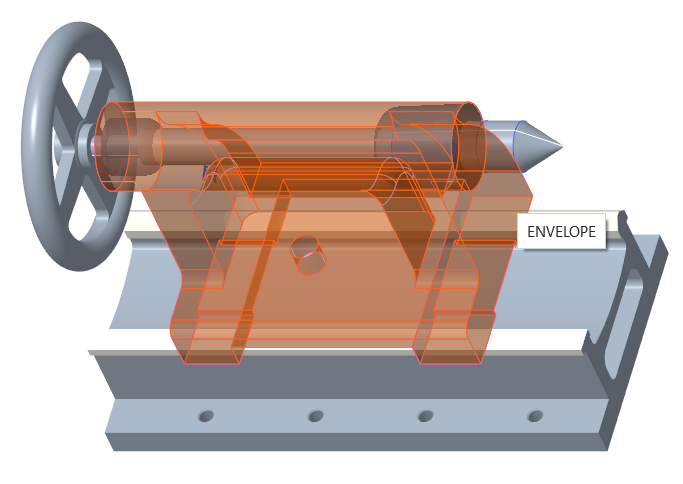

3. Щелкните Начальная геометрия (Starting Geometry) и выберите в графическом окне заднюю бабку токарного станка.

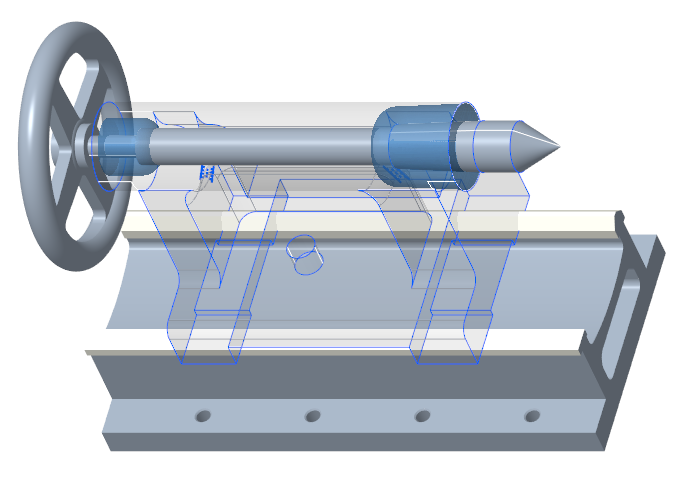

Начальная геометрия отображается полупрозрачным синим цветом.
4. Щелкните Контакт (Contact). Откроется диалоговое окно Определение контакта (Contact Definition).
5. Выберите начальную геометрию в качестве первой привязки.
6. Задайте 10 mm как значение смещения.

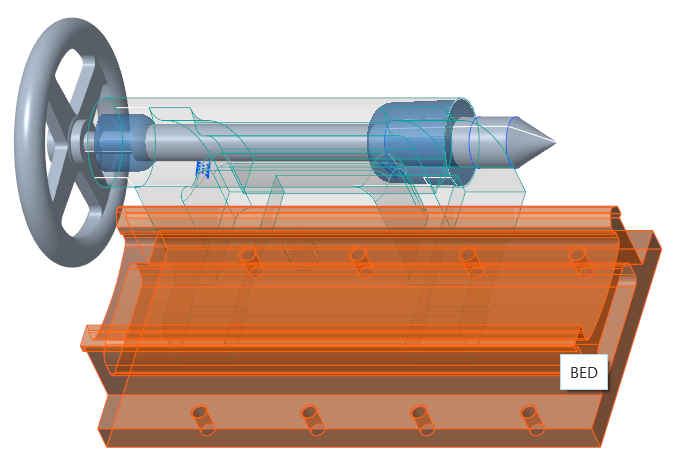

7. Выберите в графическом окне станину токарного станка в качестве второй привязки.

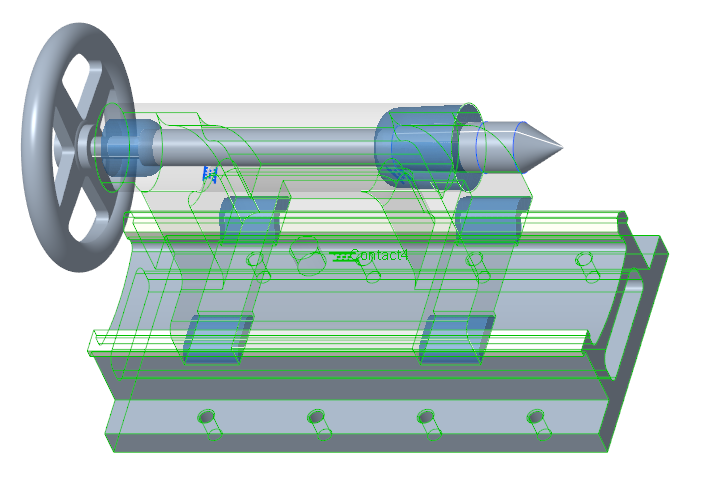

Смещение катящегося шара создается в четырех местах вокруг направляющих токарного станка.

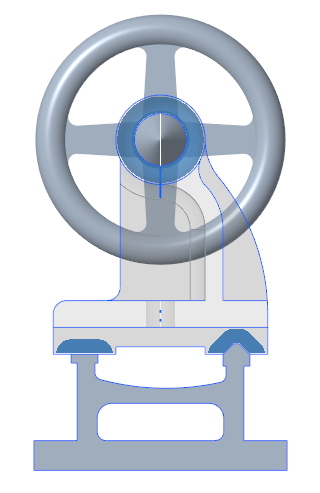

8. Щелкните > . Контакт отображается вокруг плоской и V-образной поверхностей направляющих скольжения токарного станка.
9. Щелкните > .
Укажите область взаимодействия
1. Щелкните внутри поля Область взаимодействия (Interaction region).

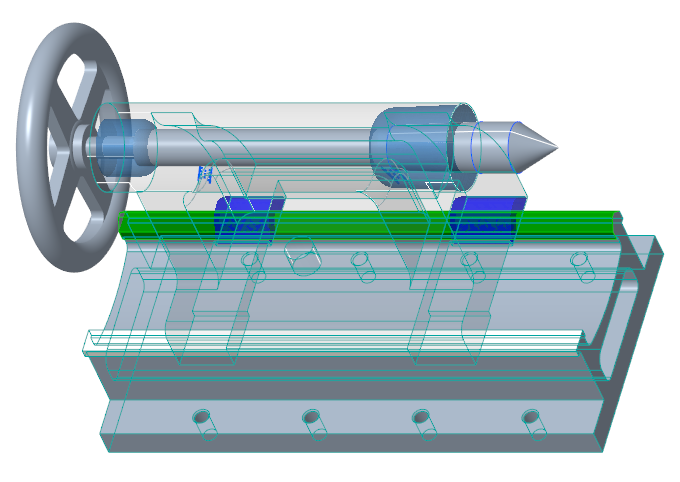

2. Выберите в графическом окне V-образные боковые поверхности токарного станка.

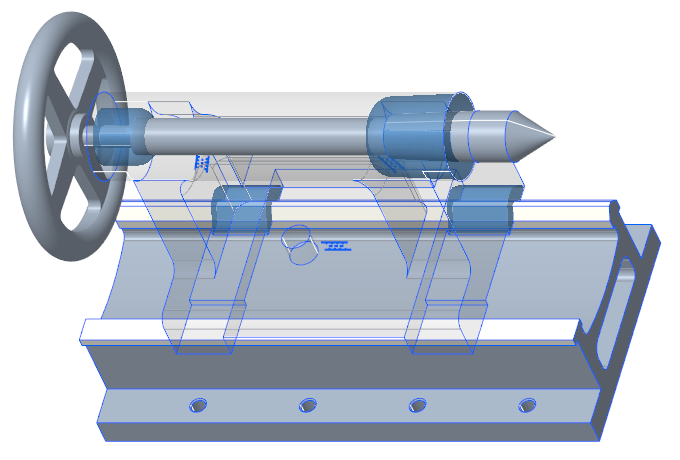

3. Нажмите кнопку ОК. Контакт создается только вокруг области взаимодействия.

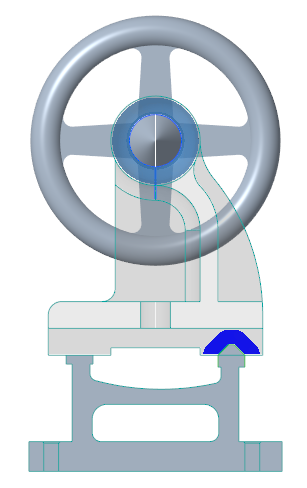

4. Щелкните > . Контакт отображается вокруг V-образной поверхности направляющей токарного станка.
