Контакт между телами
Контакт используется для соединения тел в модели. Определите контакт между необозначенным телом и начальной геометрией или между двумя необозначенными телами. Тела соединяются с помощью объединяющего интерфейса и всегда остаются в соприкосновении друг с другом в процессе анализа. Примененные нагрузки и ограничения переносятся между связанными телами. При создании окончательной конструкции учитываются все контакты, определенные в исследовании.
При создании объединяющих контактов можно выбрать поверхности, где требуется соединить начальную геометрию с необозначенным телом. Это называется областью взаимодействия. Смещение создается только вокруг области взаимодействия. Дополнительные сведения см. в разделе Пример. Создание контакта с областью взаимодействия.
Создание контакта
1. Щелкните
Контакт (Contact). Откроется диалоговое окно Определение контакта (Contact Definition).
Контакт (Contact). Откроется диалоговое окно Определение контакта (Contact Definition).2. [Необязательно] Укажите наименование контакта в поле Наименование (Name).
3. Выберите первое тело в дереве модели или графическом окне. Тело появится в коллекторе тел в диалоговом окне.
4. Повторите шаг 3, чтобы выбрать второе тело.
5. При необходимости укажите положительное значение смещения, превышающее размер элемента более чем в три раза.
 | Смещение можно задавать, только если в качестве привязки выбрана начальная геометрия. Однако невозможно указать смещение, если в качестве привязки выбрана начальная форма. При указании смещения создается сохраненная геометрия вокруг необозначенного тела внутри начальной геометрии. |
6. Можно также выбрать поверхности, где начальная геометрия должна быть соединена с необозначенным телом в качестве области взаимодействия.
7. Нажмите кнопку ОК. Смещение "катящийся шар" создается вокруг необозначенного тела или области взаимодействия внутри начальной геометрии.
Выбранные тела соединяются с помощью объединяющего интерфейса, а в генеративном дереве создается узел Контакты (Contacts). Разверните узлы > , чтобы просмотреть все интерфейсы, определенные для модели.
В генеративном дереве также создается узел
Связанная геометрия (Connected Geometry), а выбранные тела добавляются в него как деформируемые.
Связанная геометрия (Connected Geometry), а выбранные тела добавляются в него как деформируемые.Деформируемые тела
Деформируемые тела
подвергаются деформации при выполнении оптимизации на основе примененных нагрузок.

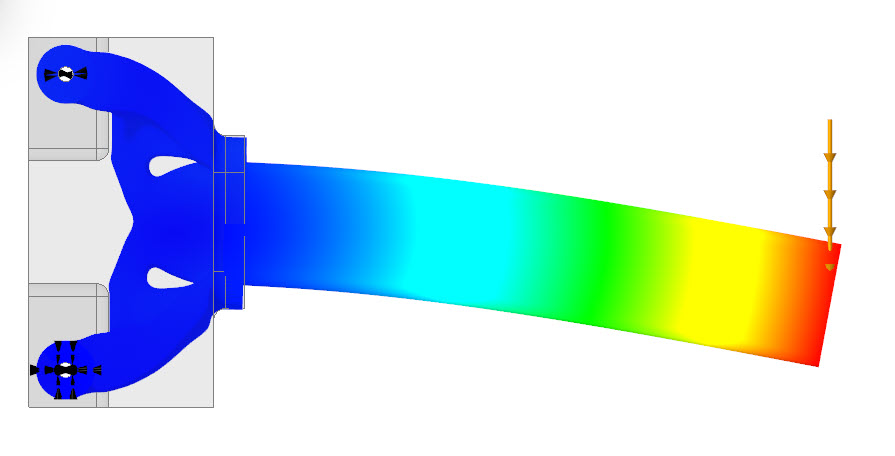

подвергаются деформации при выполнении оптимизации на основе примененных нагрузок.На следующем графике показано смещение деформируемого тела:

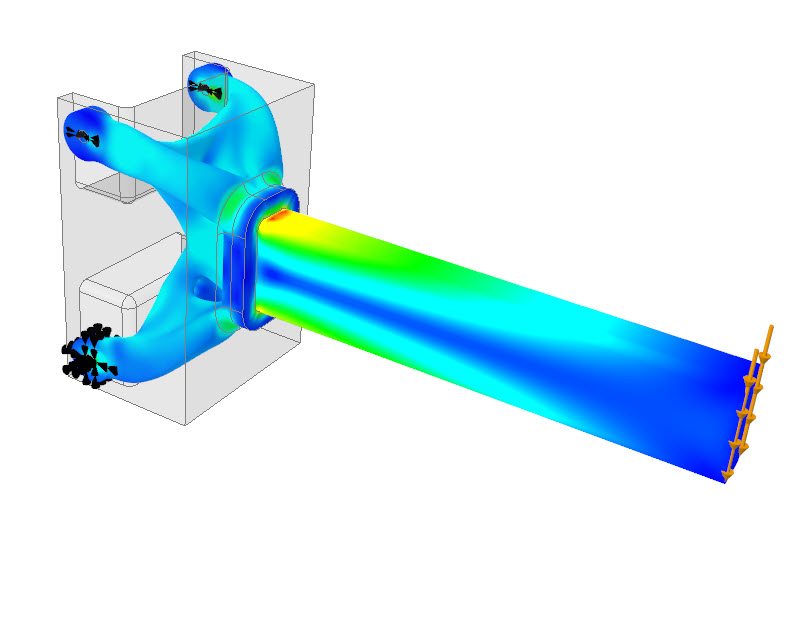

На следующем графике показано распределение напряжения в деформируемом теле:
Жесткие тела
Жесткие тела
являются неэластичными и не подвергаются деформации при оптимизации.
являются неэластичными и не подвергаются деформации при оптимизации.| | Материал жесткого тела должен иметь изотропную симметрию, и должна быть определена его плотность. Изотропный материал можно также выбрать в библиотеке материалов. Во время оптимизации учитывается только плотность. Удаленная нагрузка и масса с деформируемым поведением не поддерживаются для жестких тел. Тела не могут быть помечены как жесткие тела в тепловом исследовании. |

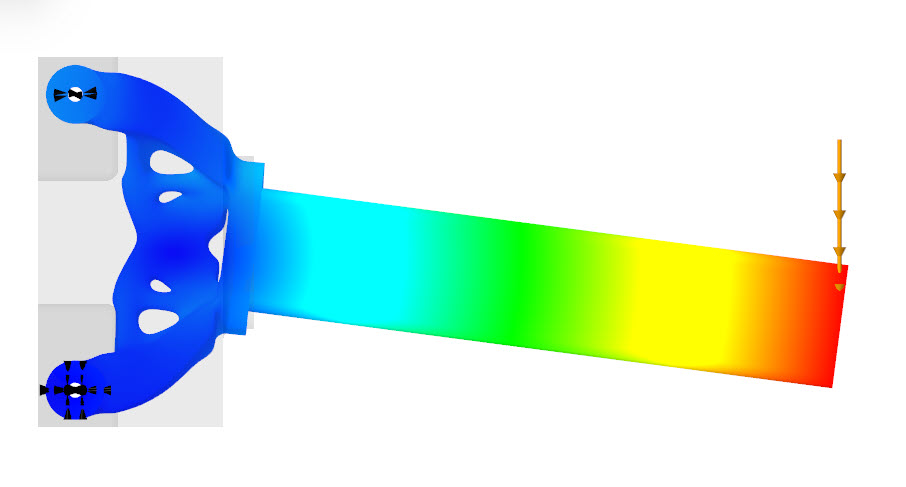

На следующем графике показано смещение жесткого тела:

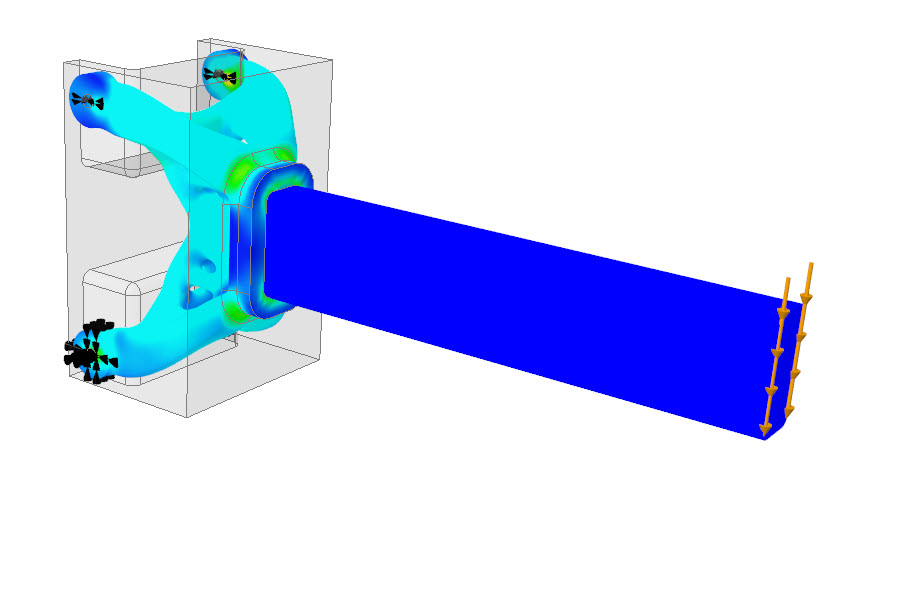

На следующем графике показано распределение напряжения в жестком теле:
| | Значением напряжения является 0 MPa для жесткого тела. |
Преобразование тела в жесткое тело
1. В генеративном дереве разверните узел Связанная геометрия (Connected Geometry).
2. Выберите деформируемое тело, щелкните правой кнопкой мыши и выберите Преобразовать в жесткое (Convert to Rigid). Выбранное тело станет жестким.
Преобразование тела в деформируемое тело
1. В генеративном дереве разверните узел Связанная геометрия (Connected Geometry).
2. Выберите жесткое тело, щелкните правой кнопкой мыши и выберите Преобразовать в деформируемое (Convert to Deformable). Выбранное тело станет деформируемым.
Изменение контакта
В окне генеративного дерева выберите контакт, который нужно изменить, и на мини-панели инструментов щелкните
Править определение (Edit Definition). Откроется диалоговое окно Определение контакта (Contact Definition). Связанные тела можно изменить.
Править определение (Edit Definition). Откроется диалоговое окно Определение контакта (Contact Definition). Связанные тела можно изменить.Удаление контакта
Щелкните контакт правой кнопкой мыши в генеративном дереве и выберите
Удалить (Delete).
Удалить (Delete).Переименование контакта
Щелкните контакт правой кнопкой мыши в генеративном дереве и выберите Переименовать (Rename).
